序论本文献依照GB/T 1.1-2020《尺度化做事导则第1局部：尺度化文献的构造和草拟准则》的规矩草拟。本文献取代GB/T 2393-2009《三轮汽车试验设施》，与GB/T 23931

本文献依照GB/T 1.1-2020《尺度化做事导则第1局部：尺度化文献的构造和草拟准则》的规矩草拟。

本文献取代GB/T 2393-2009《三轮汽车试验设施》，与GB/T 23931-2009比拟，除构造调剂和编辑性改动外，要紧技能变动如下：

——更改了三轮汽车质地参数、尺寸参数、质心坐标的衡量设施(睹5.2.1~5.2.4，2009年版的4.2)；

——更改了自卸货箱本能试验的试验条款、试验兴办、试验设施及试验结果的治理(睹第12章，2009年版的第11章)；

本文献草拟单元：台州市壹酷新能源科技有限公司、山东时风(集团)有限负担公司、山东五搜集团有限公司、中国农业呆板化科学探索院、山东通用液压呆板有限公司、浙江宇嘉新能源科技股份有限公司、台州市产物德地安乐检测探索院、国家农机具质地监视检讨中央、山东双力车辆有限公司、雷沃重工股份有限公司诸城车辆厂、山东唐骏欧铃汽车创修有限公司、安徽江淮汽车集团股份有限公司、河南科技大学、安徽省宁国市鑫马车辆有限公司、肥城久亿呆板有限公司、肥都邑畜丰农牧呆板有限公司、浙江周围检测集团股份有限公司。

本文献要紧草拟人：阮立、张恒靖、董云雷、林连华、王侠民、崔康、宫增民、甄庆增、孙兆诺、苏杰、高宏峰、李何良、张庆毅、徐普军、李庆毅、张翔、陈彬。

下列文献中的实质通过文中的样板性援用而组成本文献必弗成少的条件。个中，注日期的援用文献，仅该日期对应的版本实用于本文献；不注日期的援用文献，其最新版本(包罗扫数的点窜单)实用于本文献。

4.1.2 统统试验时间，除按运用仿单的规矩举办老例保重调剂外，不照准做其他调剂与换修。如确有必要，应经试验结构机构愿意并正在其监视下举办，随后从新做相合项目试验，并将详情记入陈述中。

4.1.3 试验时的轮胎气压应适宜随车技能文献的规矩或轮胎上标注气压的哀求，最大差错不进步±10kPa。除牢靠性试验外，轮胎不应有积泥和油污。

4.1.4 除迥殊规矩外，试验时的负载应连结最大厂定装载质地，载荷物应是不会因天气及运用条款变革而变革其质地和体式的物品，并应匀称安放正在车厢内，且应控制它转移，其高度不应进步车厢边板。车上乘员(包罗驾驶员)数目应适宜随车技能文献的规矩，可用重物放正在相应名望取代乘员，每人按65kg计(座椅上55kg、前面地板上10kg)。

4.1.5 除牢靠性试验不受天气条款控制和另有规矩外，其余各项试验均应正在气温为0℃~40℃、距地面1.2m高处的风速不大于3m/s(迥殊规矩除外)的无雨天色下举办。各项试验均应永别正在试验起源及已毕时，测记气温、风速和气压(高原区域实用)，并陈述其领域。

4.1.6 除另有规矩外，试验均应正在洁净、干燥、平缓的沥青途面或混凝土途眼前进行，途面的纵向坡度不大于2%，横向坡度不大于3%，直线m。滑行试验纵向坡度不应大于0.5%。需往返举办的试验，应尽可以正在统一齐段举办。

4.1.11 带动机应处于平常做事状况，带动机转速应适宜规矩哀求。电动三轮汽车应搜检动力蓄电池有无渗漏情景。

4.2.1 除另有规矩外，对各式参数的衡量，其切确度应永别知足下列哀求：隔断1%，使用力1%，质地1%，岁月0.ls，转矩1%，转速1%，车速1%，油压或气压2%，境况温度0.1℃，水温、油温1℃，角度0.1°，大气压力0.1kPa，轮胎气压10kPa，噪声级l级，其他2%。

被试三轮汽车应由试验负担单元，遵循该三轮汽车的验收技能条款或其他相合文献的哀求，举办总共搜检及验收，搜检项目如表1所列，搜检结果记入表l中。

5 尺寸和质地参数测定5.1 测定条款5.1.1 被试三轮汽车上除常用随车器材及原装的备用轮胎外，不应有任何超载货色、杂物、土壤等。5.1.2 燃油、润滑油、冷却液及其他做事液体均应加注到技能文献规矩的最高液面名望。5.1.3 凡对被试三轮汽车外廓尺寸有影响的、可调剂的或可变革状况的零部件，如自卸货厢等，均应处于最小外廓尺寸的不乱状况。5.1.4 衡量尺寸参数时，被试三轮汽车应停放正在坚硬的水准地面上，正在测试领域内地面坡度应不大于0.3%，地面平面度应正在3mm/m以内。5.1.5 衡量时，被试车处于直线衡量时，带动机熄火，变速杆置于空挡名望，制动器松开，不照准用垫木。5.2 测定设施5.2.1 尺寸参数衡量被试三轮汽车的外形尺寸及货箱尺寸等，衡量项目如表2所示，各参数的界说应适宜GB/T 24948的规矩。三轮汽车驾驶员操作名望尺寸应适宜GB/T 21422的规矩。

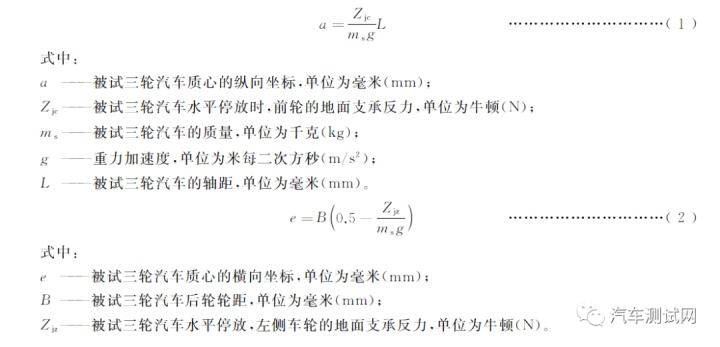

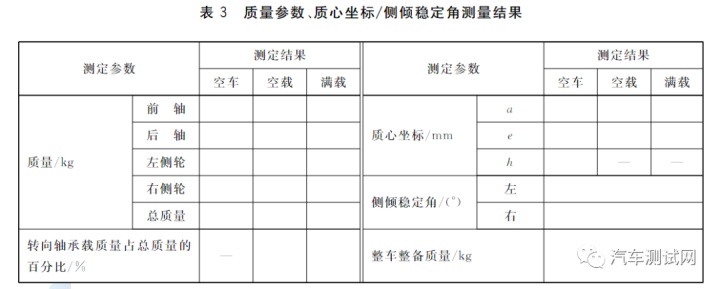

5.2.2 质地参数永别正在空载(有一名驾驶员、无载货和其他乘员)状况和满载(有一概乘员和最大厂定装载质地，下同)状况下测定被试三轮汽车的总质地及前、后轴上的质地分拨，睹表3。5.2.3 质心坐标三轮汽车的质心坐标用a、e、h示意。a为质心的纵向坐标，即质心距后轮轴的水准隔断；e为质心的横向坐标，即质心到三轮汽车的纵向中央平面的隔断，顺挺进宗旨看，质心正在该平面左侧时，正在e值前面注以“一”号，反之不注。a和e是由4.2.2衡量结果按式(1)和式(2)阴谋而得。h为质心的高度坐标，即质心至车轮的刚性支安宁面的隔断。它是按附录A先容的力矩平均法及其阴谋公式衡量阴谋而得。测试正在与测定整备质地雷同的条款下举办。5.2.4 测定结果及陈述按式(l)、式(2)永别阴谋质心的纵向坐标、横向坐标，质心高度坐标h的阴谋公式，随测试设施而异(睹附录A)，结果记入表3。

6 起动本能试验6.1 试验应正在境况温度不低于5℃的常温、常压下举办，带动机和冷却水均不预热。6.2 自起源起动(手摇或按电钮)计时至带动机自行运转止为起动岁月，电起动岁月不大于30s，手摇起动岁月不大于15s即为起动凯旋。起动凯旋后顷刻熄火， 2min后再次起动、泊车，反复两次。6.3 起源起动至搁浅摇车或按电钮，带动机未能自行运转或起动岁月进步规矩岁月均为起动障碍。6.4 络续三次起动中两次凯旋即为起动凯旋。7 动力本能试验7.1 最低不乱车速测定测定最低挡的最低不乱车速时，被试三轮汽车挂最低挡，以尽可以小的油门行驶，五轮仪(或其他车速测试仪)显示车速连结不乱后，测定驶过100m隔断的岁月，测试告终后，顷刻踩下油门踏板加快行驶，此时间带动机不应熄火、传动系不应颤动。若显示了上述情景，则应符合提升车速，从新试验，如许一再测试，直至寻找被试三轮汽车或许平定加快的最低不乱车速。正在最低不乱车速状况下，试验往返各举办一次，测记通过测区的隔断和岁月，阴谋最低不乱车速，取其算术均匀值。然后，用同样设施测试被试车挂最高挡时的最高挡的最低不乱车速。7.2 最高车速测定最高车速测定按GB/T23920的规矩举办。7.3 加快本能试验被试三轮汽车挂最高挡，以比该挡最小不乱车速约高10%的车速行驶，不乱后，将油门缓慢踩终于，直至将被试三轮汽车加快到其最高车速的80%以上为止。用五轮仪(或其他车速测试仪)络续记实统统加快历程，测记速率、岁月和隔断。试验往返各举办一次，取两次测定值中雷同速率下测定值的均匀值为该车速下的衡量结果。初速率和末速率往返试验的两次测定值差错不应大于3km/h。7.4 爬坡才力测定正在道途上抉择一段坡度亲密被试三轮汽车最大爬坡度(策画值)、坡度匀称、坡长足够、坡底有一段平途或平缓的直线坡道为试验道途，正在坡道上配置长25m的测速区，测区开始离坡底为20m。坡道坡度的衡量应正在坡道始末及中部区段有代表性的三处衡量，取其均匀值。试验时，被试三轮汽车从离坡底约20m的平途区段用最低挡起步后，顷刻将油门踩终于驶上坡道，测定通过测区的岁月。如爬不上坡而被迫泊车时，应删除载荷从新试验。如试验道途坡度分歧意(大或小)，可采用变革载荷或变革挡位行驶的方法，一再举办试验。直至删除或添补约50kg(对总质地小于1500kg的被试三轮汽车为25kg)后恰好能或不行驶过测区为止。试验后，再将临界状况下的试验结果，按式(6)换算成正在额定载质地下、用最低挡爬坡时所能爬上的最大坡度。添补载荷时，加载量不应进步构件强度所限。若受地形条款控制，可正在附着本能杰出的平直道途用牵引模仿法举办测定。试验时，被试三轮汽车额定满载、挂合意挡位，牵引一辆负荷车(其间串接拉力计)，慢慢加大负荷，测出被试三轮汽车带动机邻近熄火时所能发扬的最大牵引力，再按式(7)阴谋出其最大爬坡度。7.5 试验结果及陈述7.5.1 试验结果永别用式(3)~式(7)阴谋，合系阴谋试验项目和阴谋公式如下：均匀行驶速率按式(3)举办阴谋。

为抵达的车速，t为加快岁月，Ｓ为加快隔断，其间起码应分散8个以上的测点。并算出最高挡加快时的均匀加快率。

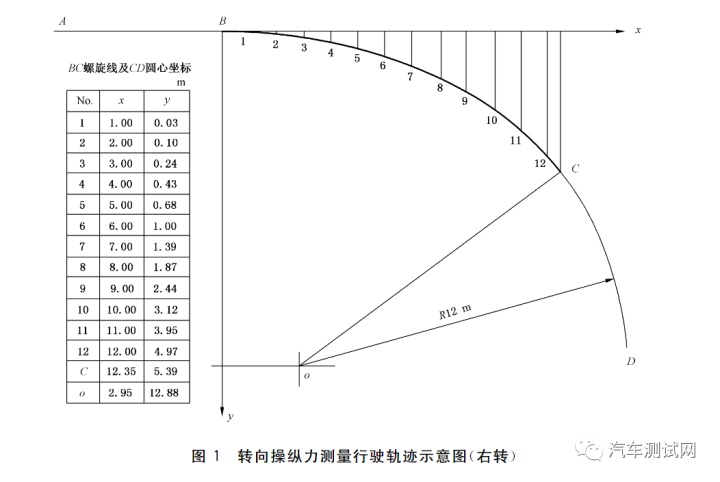

三轮汽车空载挂最低挡，以不乱低速行驶，转向盘(或转向把)向一方转到极限名望，同时正在地面上标出前轮对称中央面与地面接触点，驶完一整圈畏缩出试验地方，用卷尺正在均布三个宗旨上衡量轨迹圆的直径，取均匀值。衡量应永别正在向左和向右两个宗旨前进行，各测两次，取均匀值。以向左或向右转的大值为该车的最小转向圆直径。各使用机构使用力的衡量，均是用分歧型式的测力计举办的。衡量时，被试三轮汽车处于静止状况，永别衡量将各使用机构平缓地移至其做事名望时所需的最小使用力，出力点为驾驶员老例使用名望的中点。开始正在试验地方上画出如图1所示的行驶道途km/h的速率自A点起源，使其前轮沿弧线ABCD行驶，衡量被试三轮汽车自B点到C点行驶时间效用正在转向盘上的最大使用力。衡量应永别正在向右转和向左转两种情景下各举办三次，永别取其均匀值。向左转时，应沿一条与图1中X轴对称的道途正在试验道途中段划出长20m、宽2.5m的直线区段为测区，测区两头有符合长的隔断使被试三轮汽车正在抵达测区前能抵达规矩车速。9.1.2 被试三轮汽车的制动胀处于冷态(100℃以下)，被试三轮汽车以20km/h的不乱车速沿测区中线直线行驶抵达测区后，缓慢踩下聚散器踏板和制动踏板要紧制动至完整泊车，随后将变速杆挂空挡。测定并记实制动初速率和制动隔断，同时测定制动踏板力。试验应往返各举办两次，取均匀值。制动试验历程中不应转动转向盘(或转向把)。阅览被试三轮汽车的任何部位是否超过试车道宽度。9.2 驻车制动本能被试三轮汽车空载开上坡度为20%的平整、洁净、干燥的水泥或沥青途面制动泊车：预先将测力安装套正在驻车使用手柄上测定制动使用力，将驻车使用手柄扳到最大做事名望，随后挂空挡，松开脚制动，带动机熄火，正在后轮胎最大外径及与地面接触点处永别划出泊车记号线min后衡量后轮胎外径转动角位移及与地面的相对位移，然后被试三轮汽车调头180°，反复上述试验。9.3 行车制动与驻车制动的台尝尝验睹GB 18320的规矩。10 燃料消磨量试验采用柴油机的三轮汽车燃料消磨量睹GB 21377的规矩。电动三轮汽车的能量消磨率和续驶里程依照GB/T 18386的规矩举办。11 境况污染测定11.1 加快行驶车外噪声的测定睹GB 19757的规矩。11.2 驾驶员操作名望处噪声的测定按GB/T 19118的规矩举办。11.3 自正在加快烟度的测定睹GB 18322的规矩。11.4 排气污染物排放睹GB 19756的规矩。12 自卸货箱本能试验12.1 试验条款试验应正在无显着坡度(纵向和横向)的坚实地方前进行。12.2 仪器兴办角度计、转速表、秒表、直尺等。12.3 试验设施12.3.1 举升岁月和最大力升角测定三轮汽车空载状况下将车厢栏板锁定使其不会开启，带动机正在额定转速下运转，测定从举升操作起源至车厢举升到最台甫望所需的岁月，随后，正在支配两侧衡量车厢举升到最高名望时的举升角。试验反复举办两次，取其均匀值。12.3.2 货箱静浸降试验被试三轮汽车装载110%的额定载荷，载荷匀称分散并固定正在车厢内，当车厢举升角达20°±1°时，将举升使用手柄置于中立名望，带动机熄火。衡量车厢停止5min时车厢前端的笔直低落量。12.4 试验结果及陈述对12.3.2试验，货箱静浸降率按式(8)阴谋：

13 电动三轮汽车的安乐性和本能试验13.1 电动三轮汽车的车载储能安装、性能安乐与保护保卫、职员触电防护试验睹GB 18384的规矩。13.2 电动三轮汽车的电动机正在额定电压足够运转的状况下，以2.5倍额定电流，延续1min的短时过载。从新启动后搜检运转情景。13.3 电动三轮汽车所选用的电机及其职掌器的试验依照QC/T 792的规矩举办，动力蓄电池的试验依照GB/T 31486的规矩举办，传导充电相连安装、充电接口的试验依照GB/T 20234.1、GB/T 20234.2的规矩举办。车载充电机依照QC/T 895的规矩举办。13.4 电动车保卫车外接受机的衡量睹GB 14023的规矩。13.5 续驶里程及残电指示的试验依照GB/T 24157的规矩举办，能量消磨率依照GB/T 18386的规矩举办。14 其他专用性能安装的本能试验具有专用性能的三轮汽车，其专用安装的本能试验设施按JB/T 11475、JB/T 13160等尺度规矩举办试验。15 照明信号安装试验按GB/T 19119的相合规矩举办。16 侧倾不乱角试验按GB/T 19133的规矩举办。17 前照灯本能和装配试验前照灯本能按GB/T 19124的规矩举办。前照灯的装配哀求按GB/T 19119中的规矩设施举办。18 后视镜试验按GB/T 19134的规矩举办。19 电喇叭性能和声级试验按GB/T 19129的规矩举办。20 内饰原料的阻燃性试验睹GB 8410的规矩。21 全关闭驾驶室淋雨试验21.1 试验条款21.1.1 试验时，前风窗迎风面上的降水强度为8mm/min~10mm/min，其余部位的降水强度为4mm/min~6mm/min。21.1.2 淋雨喷头的出水水柱呈35°~40°圆锥角。除车顶部位的喷头水柱轴线与车顶面笔直外，其余均与车体侧面被喷外观呈向下的30°~45°夹角。21.1.3 喷雨喷头出水口隔断被喷外观的隔断哀求如下：前风窗50cm~60cm、车门及侧窗50cm~80cm、顶盖80cm~130cm、后窗60cm~80cm。21.1.4 喷头数目应保障人工淋雨正在车体外观处处喷洒匀称，不得有死区存正在，且处处的降雨强度应知足21.1.1哀求。21.1.5 水泵出水口压力应可医治，使淋雨时管途编制压力为70kPa~150kPa，以保障淋雨强度哀求。21.1.6 驾驶室顶盖喷水面积应不小于其水准投影面积。21.1.7 被试三轮汽车的扫数门、窗及孔盖均应合上。21.2 仪器兴办淋雨试验室、景色雨量计或计量盘、计时器等。21.3试验设施21.3.1 将被试三轮汽车移放到淋雨室中符合名望，调剂淋雨喷头名望及数目，使知足21.1.2、21.1.3和21.1.4哀求。21.3.2 将雨量计永别安放正在驾驶室顶、前窗玻璃、支配车门及后窗处处，正在做好名望记号后移去，再将被试三轮汽车的名望标注后移出淋雨室。21.3.3 正在21.3.2所确定的处处安放雨量计，调剂供水编制压力及各喷头的开孔巨细，随即举办淋雨强度测定，使正在处处测得的降水强度适宜21.1.1的哀求，然后移走雨量计。当扫数调剂适宜哀求后，应连结褂讪直至试验已毕。21.3.4 将被试三轮汽车移放到21.3.2所预先确定的名望，试验职员进入驾驶室，合上扫数门窗及孔盖。然后，开启淋雨兴办，待喷水进入不乱做事状况时(日常需2min) 起源记实岁月，至15min时即合上淋雨兴办，已毕试验。21.3.5 从淋雨起源至已毕，试验职员都应留意阅览驾驶室内各个密封集合处的密封情景，有劲记实渗漏部位。相合判别准则规矩如下：——渗水：水从罅隙中迂缓显示，并附正在驾驶室内外观上漫延开来的局面；——漏水：显示滴水或流水；——滴水：水从罅隙中成滴显示，正在驾驶室内外观断续淌下的局面；——流水：水从罅隙中显示，并沿着或脱离驾驶室内外观接二连三地向四周流淌局面。21.4 试验结果及陈述详尽陈述渗水和漏水处数。22 牢靠性行驶试验牢靠性行驶试验按JB/T11224的规矩举办。23 滑行本能试验23.1 仪器兴办风速计、五轮仪或其他车速测试仪、非接触车速仪等。23.2 试验设施试验时，被试三轮汽车加快至30km/h以上(约32km/h)时，顷刻别离聚散器并挂空挡滑行行驶，当车速抵达30km/h时起动隔断测定开合，直至泊车。测记从滑行起源至泊车时的滑行隔断(或由仪器主动记实从30km至泊车的滑行隔断)。试验往返各举办一次，取其均匀值。23.3 试验结果及陈述当滑行前的初速率正在规矩值的±5%领域内时，用式(9)阴谋出规矩初速率时的滑行隔断，不然试验无效，应重做。

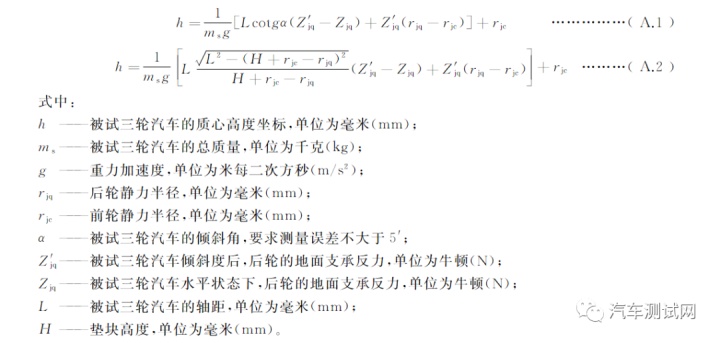

附录 A(样板性)三轮汽车质心高度测定法本附录给出了三轮汽车测定质心高度坐标h的设施。衡量时，开始应正在水准状况下，将被试三轮汽车的悬架弹簧与车架间的间隙，用木块塞紧，使弹簧不复兴效用。然后，将被试三轮汽车的前轮垫起(睹图A.1)。使被试三轮汽车起码倾斜15(即α≥15°)，测记此时的后轮撑持反力(制动器处于非做事状况)及图中所示的参数，用式(A.1)或式(A.2)即可算得质心高度坐标h值：
