原创：汽车与新动力此日点击上方汽车与新动力能够实行订阅哦！跟着CE12-4缸涡轮增压缸内直喷式汽油机将于2020年投放商场，中国新晨动力发起机公司（PXC）又完整

跟着CE12-4缸涡轮增压缸内直喷式汽油机将于2020年投放商场，中国新晨动力发起机公司（PXC）又完整了其新型主旨发起机系列，其已抵达了闭于功率、扭矩、低转速扭矩、燃油耗、废气排放和NVH个性等方面一齐的策画目的。从目前开首，这些发起机大片面已通过量产模具修筑出了2种布局组合部件，并告捷地达成了长达10 000众小时的发起机试验台运转和整车试验，抵达了较高的可投产水平。

中国新晨动力发起机公司（PXC）的政策是使统共发起机产物新颖化以及使新型汽油机餍足改日中国商场的条件，以抵达进一步加苛的废气排放法例限值，并具有精良的燃油耗和舒服性。为了能搭载于差异汽车修筑商的各样车型，这些发起机必需具有较好的适宜性。新型的主旨发起机（CE=Core-Engine）系列由3缸和4缸发起机构成。

继2017年10月推出直列4缸CE16汽油机自此，2019年头又开首分娩1.8 L变型机CE18汽油机，下一步会将于2020年上半年全新开采的直列3缸CE12型1.2 L-TGDI涡轮增压缸内直喷式汽油机（图1）投放商场，其完整了PXC公司目前产量陆续伸长的1.0～1.5L排量段的发起机产物。该机型具有很众全新的策画特征，以餍足改日的CN6b排放准绳条件，并不断餍足陆续升高的用户条件。CE12型直喷式汽油机可用作向例轿车、SUV或轻型车的动力装备，然则也可通过稍作篡改，很疾就能即时用于各样差异的搀杂动力车型（48 V皮带起动机发电机（RSG）、搀杂动力（HEV）、PHEV-P1和P2型插电式搀杂动力以及增程器）。

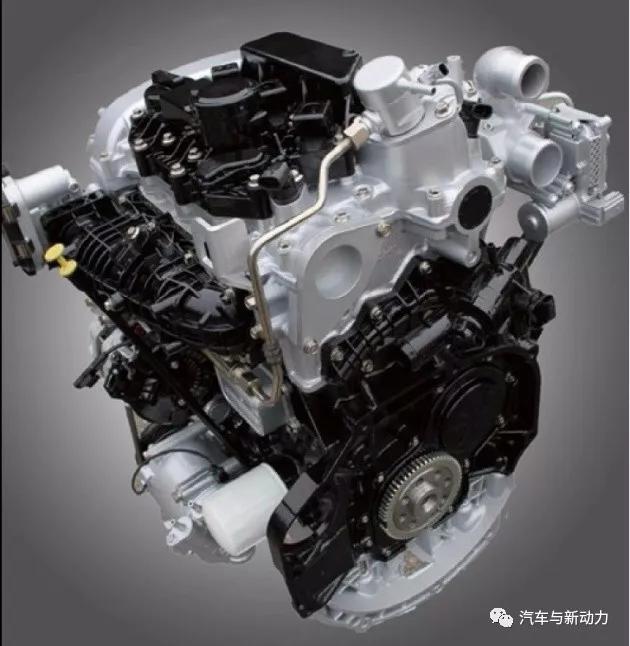

图1直列3缸CE12型1.2 L-TGDI涡轮增压缸内直喷式汽油机（左图-前右视图，右图-后左视图）

本文先容了CE发起机系列的身手和开采目的，迥殊是CE12增压直喷式汽油机的根基策画特征和噪声-振动-粗疏度（NVH）策画以及热力学策画，同时先容了各样搀杂动力的利用处径和进一步改观燃油耗的途径。

PXC公司主旨发起机平台目前由缸心距为84 mm的1.6 L和1.8 L 4缸发起机构成。该发起机平台源于有目共睹的BMW与PSA公司配合开采的4缸发起机系列，众年来已告捷地利用于由修筑商（OEM）分娩的差异车型上。

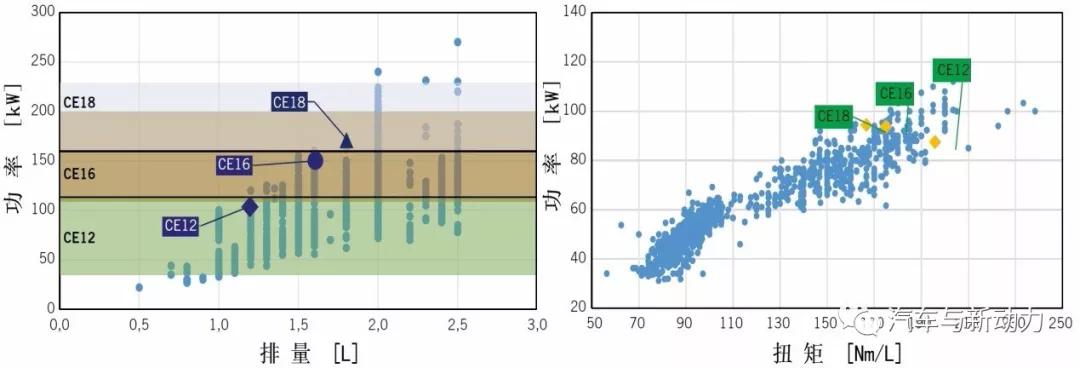

为了增大气缸排量，已正在这些发起机开采的根柢上衍生起色了一种1.8 L变型机，正在尽可以利用雷同身手的境况下加大了气缸直径和活塞行程，而现正在CE发起机系列的改日趋向是朝着更小排量和更低功率而进一步起色（图2）。

正在减小布局长度的根柢上，3缸CE12发起机为小型车辆和搀杂动力利用景象供应了一个较好的根柢，由于云云将电机集成到动力总成体系中就变得更为浅易。3缸发起机的缸心距已减小至82 mm。CE12发起机是由PXC公司全新开采的，当然也沿用了现有CE发起机的片面部件。

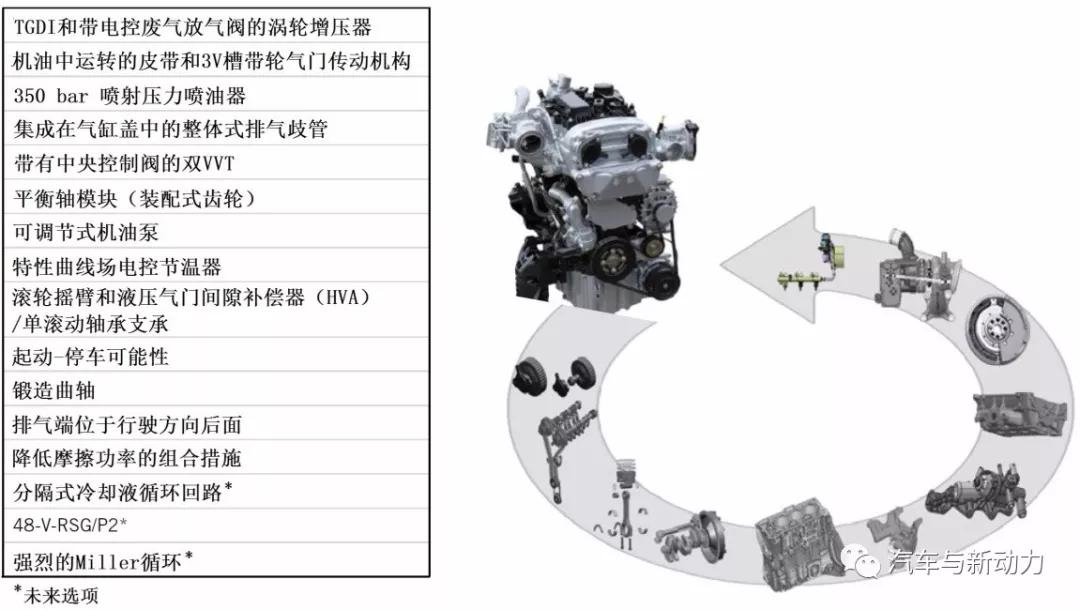

PXC公司具有与其他汽车修筑商明显差异的特征，特别珍视开采新颖、聪明、紧凑且扎实耐用的策画计划，除了抵达功率、燃油耗、废气排放、质地和本钱等方面的目的除外，还迥殊珍视改观NVH个性，固然通过非常的车辆策画能大幅改观NVH的效益，然则仍正在致力探求更卓绝的身手参数（图3）。

片墨铸铁（GJL 250）*气缸体曲轴箱被策画成顶面启齿式布局，并具有较长的冷却水套、较长的油底壳接合面和向例的单个球墨铸铁（GJS 450）主轴承盖，缸孔之间的“鼻梁”中有两个冷却水孔，以便消浸由最大升功率（87.6kW/L）和险些高达2.5 MPa均匀有用压力所发作的高温度负荷。正在布局策画时，强度和刚度具有较为主要的旨趣，由于发起机行为主旨是全部发起机-变速箱组合的主要构成片面。正在噪声优先辐射目标上不断陆续优化的结果表白，正在这种排量品级的直列式发起机噪声散布带中，CE12发起机的筹算燃烧激劝噪声水准处于基准名望。

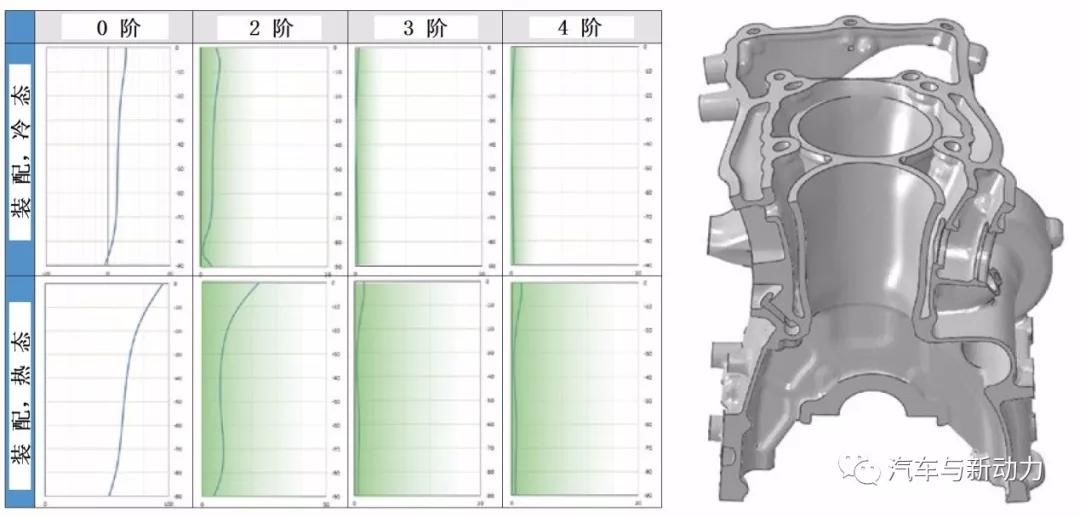

固然最高燃烧压力可以会跨越12 MPa，然则该发起机的布局策画为获取最好的活塞环贴合才略供应了精良的气缸变形个性（图4），这是开采出具有低预应力、低摩擦功率、冷起动时对机油稀释不敏锐以及曲轴箱串气率低的活塞环的条件前提。

直径仅42 mm的较小主轴颈和连杆轴颈是告终低燃油耗的重要来因。曲轴采用了高强度锻钢，获取了须要的强度和刚度。为了能正在疲倦强度、本钱、牢靠性和分娩工艺宁静性之间抵达了最好的折中，对资料品格与外面处分之间的各样差异组合实行了阐发和试验，最终拣选了高强度42CrMo4锻钢，并对一齐轴颈实行滚压加强处分。

正在曲轴依时传动端，两个皮带轮驱动正在机油中运转的皮带传动气门机构和机油泵。除了曲轴轴颈直径较小除外，采用0W20轻载机油的运转策画也对发起机摩擦功率低作出了主要的功勋。借助于3D弹性流体动力学（EHD）筹算，通过当心和伏贴的轴承拣选就能告终这种有利的组合。服从准绳策画，无论是主轴承仍然连杆轴承都拣选了高品格的三层轴瓦。

均衡轴驱动齿轮和薄钢板模压而成的信号传感轮都压套正在曲轴飞轮端，传动齿轮与均衡轴用螺栓相联，并带有均衡块用于抵消1级惯性矩，均衡轴齿轮通过一个弹性中心元件与其脱耦以优化声学本能。均衡轴另一端上的均衡块被直接模锻正在均衡轴端。

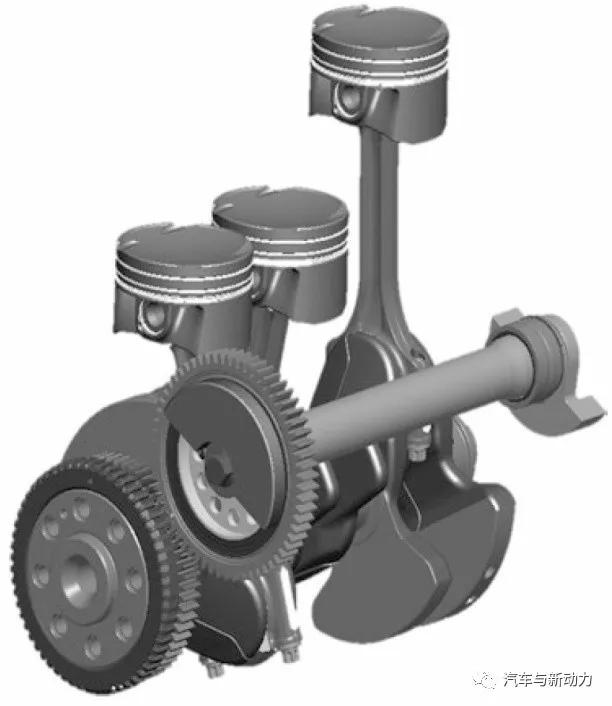

均衡轴由一个滚珠轴承支承正在传动端，而由一个滚针轴承支承正在第二个均衡块轴端（图5）。这种均衡计划是最佳的，正在3缸发起机上可所有消释1级惯性力矩，此中50%的惯性力是被曲轴上的均衡块均衡掉的，而节余的50%则由均衡轴上反向挽回的均衡块消释，云云就所有消释了1级自正在惯性力矩。

别的，均衡轴正在自正在端还用于驱动冷却水泵，若是不光空调压缩机并且转向助力泵都采用电动的，那么正在搀杂动力（P2/P3计划）框架中无需实行调动即可策画出无皮带发起机。

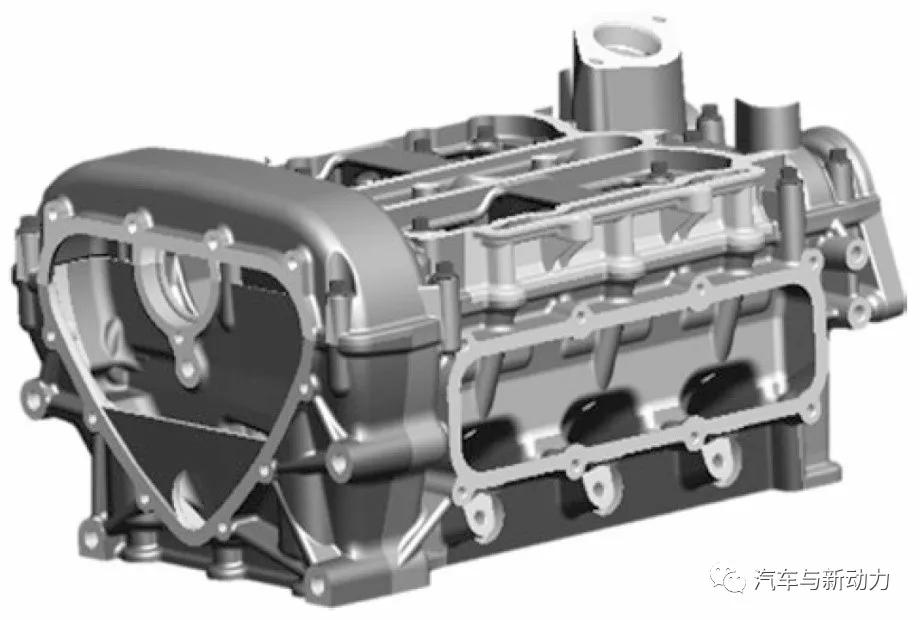

铸铝气缸盖（图6）采用四气门身手，火花塞主题安放，喷油器侧置正在进气装备下方，云云燃烧室顶就能取得精良的冷却，这正在气缸直径较小的境况下是很难告终的，并且会局部可抵达的最大功率。冷却水套被分成两片面，云云就能采用位于气缸盖的全部式水冷排气歧管，从而能大幅消浸高负荷时搀杂气加浓的需求，使涡轮增压器入口的最高废气温度不至于变成不良后果，这对消浸全负荷燃油耗作出了主要功勋，同时也是改日RDE计划的主要构成片面。

气缸盖进气侧被策画成进气装备容积的一片面，云云一方面有助于优化发起机的加快反应个性，另一方面能将进气装备策画成纯洁的外罩，有利于消浸本钱。

凸轮轴轴承座被集成正在气缸盖上部，此中容纳了两个凸轮轴传感器和由排气凸轮轴传动的高压燃油泵。节温器模块法兰位于气缸盖后端，节温器模块收罗来自气缸体曲轴箱、机油冷却器和气缸盖的冷却水，并包罗一个按个性弧线场调理的节温器。其壳体相联冷却液泵进口、散热器、采暖装备冷却器和均衡水箱。依据汽车修筑商的条件，能够正在气缸盖后端集成一个由进气凸轮轴板滞传动的真空泵。

气缸盖罩壳被策画成塑料压注件，并带有全部式曲轴箱透风和机油阔别器模块。用于低负荷（自然吸气运转）和高负荷（增压运转）的管道正在罩壳中是分裂的。机油阔别器针对全部个性弧线场范畴实行优化，并保障最大机油打发量小于1 g/h。换气策画以及进排气道、燃烧室与活塞顶的制型都借助于3D滚动筹算实行了优化，以抵达氛围滚动与充量运动之间尽可以好的折中。

每缸4个气门由滚轮摇臂驱动，这些滚轮摇臂都支持正在液压气门间隙补充器（HVA）上。灰铸铁排气凸轮轴通过三面凸轮驱动高压燃油泵。除了采用滚轮摇臂除外，两根凸轮轴的轴承也装备了滚动轴承，以抵达所力争的低摩擦水准。两根凸轮轴通过凸轮轴相位调理器驱动，后者各自包罗有核心操纵阀。

一根正在机油中运转的皮带驱动气门传动机构。皮带传动机构正在牵引边有一个导向滚轮，而正在浮松边则有一个板滞张紧轮。两个凸轮轴相位调理器都装备3V形槽皮带轮，其被策画成能避免因驱动高压燃油泵和气门发作的动态力而使皮带颤动和张紧轮运动，并使配气依时精度抵达全部优化。第二根短皮带可直接驱动两级可调式机油泵。

燃油喷射体系的最大喷射压力高达35 MPa。原委开采初期绸缪阶段实行喷油模仿筹算后，最终拣选了具有非常喷束状态的6孔喷油器，这关于精良的本能参数、废气排放、燃油耗、稀释机油和发起机燃烧宁静性都是最佳参数。

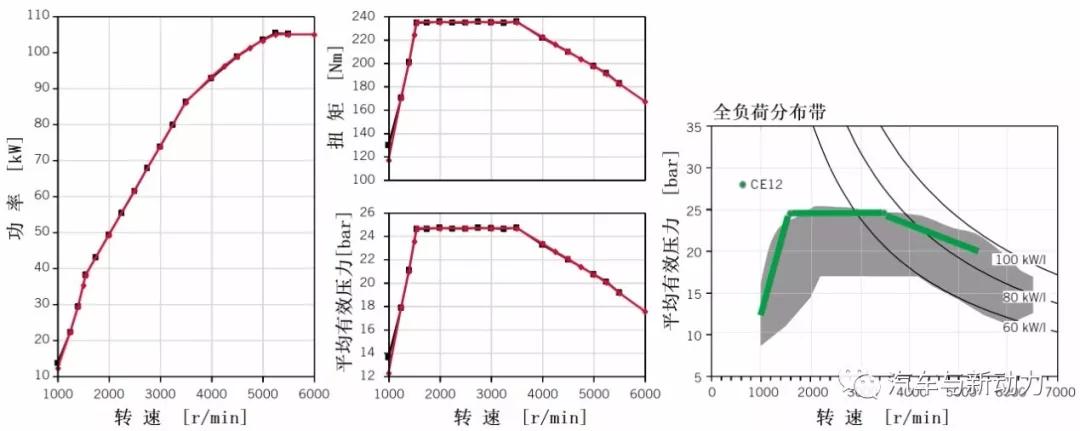

CE12发起机装备了带有电控废气放气阀奉行器的涡轮增压器，这种策画使发起机抵达了220 N·m/1 400 r/min 和235 N·m/1 550 r/min的低速扭矩以及105 kW/5 250 r/min的全负荷功率（图7）。最高涡轮转速抵达210 000 r/min，从而确保了精良的海拔高度储藏。这种涡轮增压器采用准绳资料，能正在高达950 ℃的最高废气温度下告终耐久运转。

CE发起机的准绳修设还包罗近发起机催化转化器，其用螺栓直接与涡轮增压器相联，然则这种准绳的布局型式是可变的，可按目的车辆条件实行成亲调动。别的，还可切磋拣选将颗粒捕集器与催化转化器集成正在一个合伙的壳体中，正在有需求时可供操纵。这种集成模块是一种紧凑的处分计划，正在需求时经纯洁改装就能配装到各样差异的车型上。当然，因CE发起机具有精良的原始排放，就开采了无颗粒捕集器的机型。

CE发起机抵达了一齐的全负荷目的值。正在全部个性弧线场中使最高燃烧压力依旧低于10 MPa。从3 000 r/min起渐渐操纵全负荷加浓（图7）。

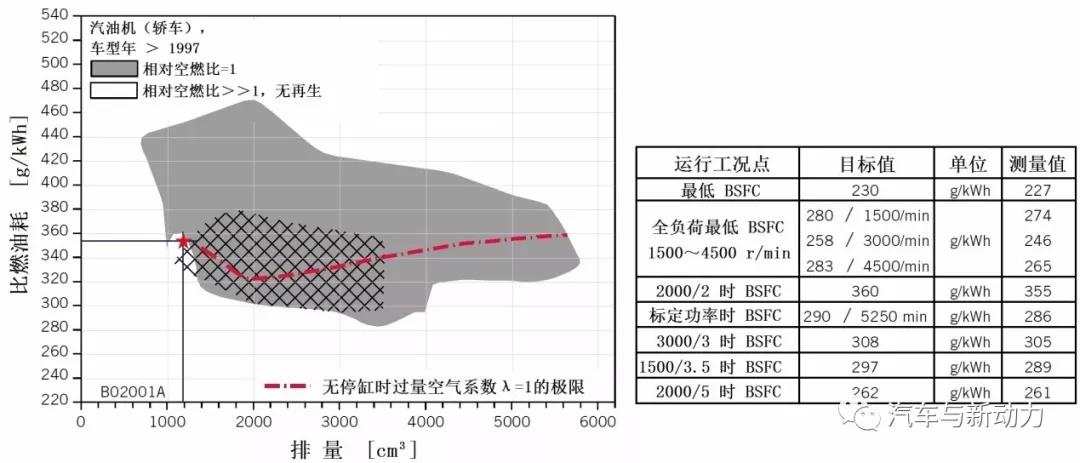

图7全负荷个性弧线发起机的燃油耗目的值是通过各样差异个性弧线场运转工况点而确定的。一齐这些目的值都已正在所开采的发起机上取得了证明，CE12发起机以这些数值正在中国商场上为其排量品级的发起机修立了新标杆，这演示性地示意正在转速2 000 r/min和均匀有用压力0.2 MPa运转工况点的散布带中。测得的各样差异比燃油耗的个性弧线场还表白，纵使正在确凿行驶范畴内也抵达了较好的燃油耗（图8）。

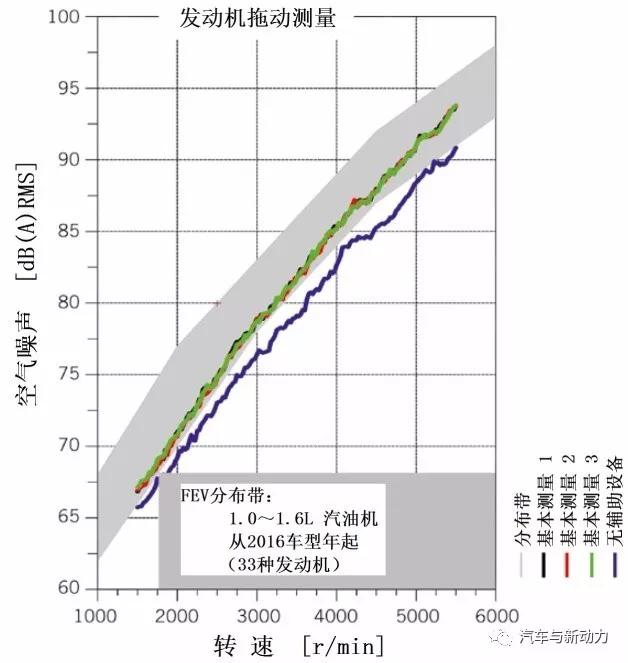

正在前文已先容了改观NVH个性的发起机布局策画，并指出了正在早期策画阶段动态布局模仿已保障了何如告捷地告终云云的效益。图9示出了正在发起机试验台上无负荷外源拖动时的氛围噪声辐射。从FEV散布带中就能很好地识别出CE12发起机具有较高的潜力。正在初度试验时该发起机的噪声水准就位于散布带的下面三分之一范畴内。

发起机试验台标定竣事时，CE12发起机就已抵达了较低的原始排放水准，从而为正在整车进取一步实行排放标定供应了精良的根柢。已通过差异车辆实行了排放标定，正在转胀试验台上，这些车辆依据车重和车辆尺寸的差异，正在配装或并未配装颗粒捕集器的条件下都已抵达了排放目的值。

除了本能、废气排放和声学等方面的开采除外，CE12发起机还通过了一整套加强的耐久运转侦察顺序，其不光包罗零部件试验侦察，并且还包罗浩繁的耐久运转侦察顺序，以此笼罩了各样差异的用户操纵途境。2019年上半年就已告捷地达成了第三台发起机整机牢靠性侦察运转试验，下半年又采用由量产器材分娩的零部件达成了这种牢靠性侦察运转试验。

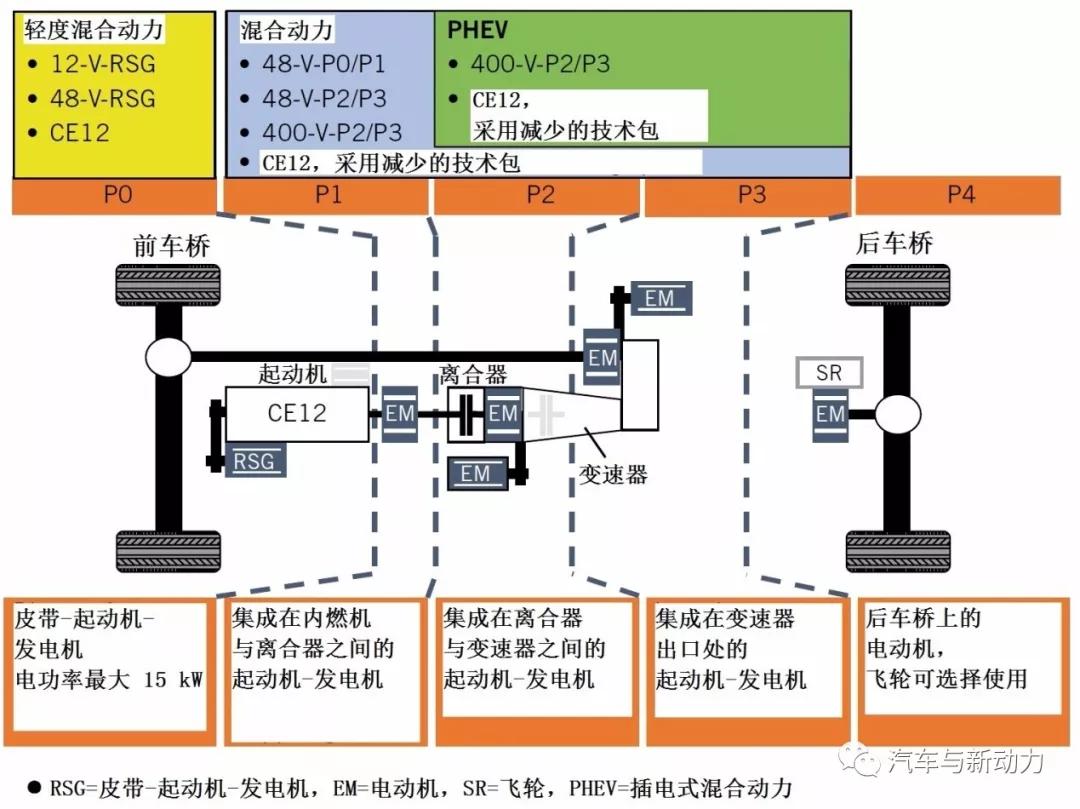

CE发起机为1.0～1.5 L排量段发起机正在功率、扭矩、低速扭矩、燃油耗和NVH等方面的本能目标修立了新的标杆。切磋到改日所需的动力总成体系计划的广宽范畴，该发起机短期内会操纵众种众样的修设，比方轻度搀杂动力（48 V-RSG）、全搀杂动力（众点气门口喷射（MPI）汽油机）和插电式搀杂动力车（PHEV）（P2/P3）（图10）。

同样，正在策画时已切磋了拣选利用差异的身手，正在须要时就能实行供应。这种改动大批都与消浸本钱存正在着接洽，然则大大批也会影响布局空间、发起机质地、燃油耗和功率。此中某些境况使得CE12发起机利用于搀杂动力时也存正在肯定的商场，由于其能补充一片面搀杂动力计划分外增进的本钱和质地，由于内燃机与电动性能互相予以添补。
