贸易化的锂离子电池正在操纵或蓄积历程中常涌现某些失效形势，包含容量衰减、内阻增大、倍率本能消浸、产气、漏液、短道、变形、热失控、析锂等，主要消浸了锂离子

贸易化的锂离子电池正在操纵或蓄积历程中常涌现某些失效形势，包含容量衰减、内阻增大、倍率本能消浸、产气、漏液、短道、变形、热失控、析锂等，主要消浸了锂离子电池的操纵本能、牢靠性和安详性。这些失效形势是由电池内部一系列庞杂的化学和物理机制彼此影响惹起的。

对失效形势的无误理解和分析对锂离子电池本能的擢升和身手更始有着要紧影响。本文以电池的失效形势为起始，对失效机理、失效理解常睹的测试理解措施、失效理解流程的安排做少许轻易的先容，并枚举容量衰减、热失控和产气等方面相干理解案例举办声明。

锂离子电池体例庞杂，涉及到了热力学、动力学、微观布局、组元间彼此影响与反映、表界面反映等方面[1]。

(1)容量衰减：离子电池的容量衰减重要分可逆容量衰减和不成逆容量衰减两类。可逆容量衰减可能通过调动电池充放电轨制和改正电池操纵处境等手段使牺牲的容量收复；而不成逆容量衰减是电池内部发作不成逆的更动发作了不成收复的容量牺牲。电池容量衰减失效的来源正在于质料的失效，同时与电池创制工艺、电池操纵处境等客观成分有密切干系。从质料角度看，酿成失效的因为重要有正极质料的布局失效、负极外表SEI过渡滋长、电解液解析与变质、集流体腐化、体例微量杂质等[2]。

(2)内阻增大：锂离子电池的内阻与电池体例内部电子传输和离子传输历程相合，重要分为欧姆电阻和极化内阻，个中极化内阻重要由电化学极化导致，存正在电化学极化和浓差极化两种。导致锂离子电池内阻增大的重要成分分为电池合头质料和电池操纵处境。中国科学身手大学阙永春等[3]诈骗同步辐射身手提出过渡元素的跳跃机理是电势滞后和电压衰减的因为: 声明了正在电池体例内部，合头质料的十分是内阻增大和电池极化的底子影响成分。

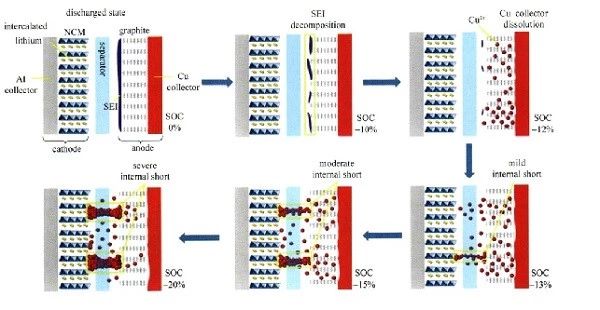

(3)内短道：短道的显露可分为：①铜/铝集流体之间的短道；②隔阂失效失落电子绝缘性或空位变大使正、负极微接触，涌现限度发烧主要，再进一步充放电历程中，恐怕向周遭扩散，变成热失控[4]；③正极浆料中过渡金属杂质未去除整洁，刺穿隔阂、或促使负极锂枝晶天生导致内短道；④锂枝晶导致内短道的发作[5-7]。别的，正在电池安排创制或电池组拼装历程上，不对理的安排和限度压力过大也会导致内短道。比方由韩国媒体SBS报道Samsung Note7起火爆炸因为中指出内部挤压导致的正、负极接触导致内短道，进而惹起电池的热失控。电池过充和过放的诱导下，也会涌现内短道，重要是因为个中集流体腐化，正在电极外表涌现浸积形势，主要的环境会通过隔阂连通正负极[8]，如图2所示。

(4)产气：锂离子电池产气重要分为寻常产气与十分产气[9]。正在电池化成工艺历程中损耗电解液变成宁静SEI膜所发作的产气形势为寻常产气。化成阶段产气重要为由酯类单/双电子反映发作了H2、CO2、C2H2等[10-11]。十分产气重要是只正在电池轮回历程中，过渡损耗电解液开释气体或正极质料释氧等形势，常涌现正在软包电池中，酿成电池内部压力过大而变形、撑破封装铝膜、内部电芯接触题目等。

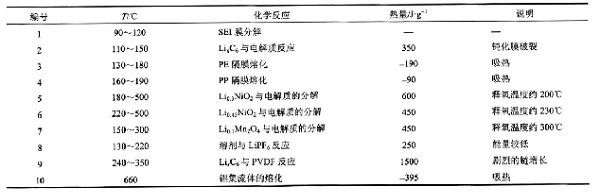

(5)热失控：热失控是指锂离子电池内部限度或完全的温度急速上升热量不行实时散去，大宗蕴蓄正在内部，并诱发进一步的副反映[12-14]。表1列出了锂离子电池内部常睹的热作为。为了提防锂离子电池正在热失控酿成主要的安详题目，常采用PTC、安详阀、导热膜等手段，同时正在电池的安排、电池创制历程、电池统制体例、电池操纵处境等方面都需求举办体例性的斟酌[15-17]。

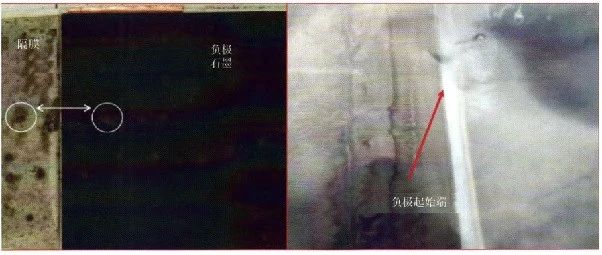

(6)析锂：析锂是一种比拟常睹的锂离子电池老化失效形势。显露体例重要是负极极片外表涌现一层灰色、灰白色或者灰蓝色物质，这些物质是正在负极外表析出的金属锂。图3是常睹的析锂形势。图4从两方面理解了电池涌现析锂形势的因为，并将析锂的发作与电芯创制工艺、电池操纵处境(包含充放电轨制和充放电处境)等成分连系理解。清华大学张强等[18]指出影响枝晶滋长的重要成分为电流密度、温度和电量，通过参加电解液增加剂、人制SEI、高盐浓度电解液、布局化负极、优化电池构型安排等手段来胁制枝晶的滋长。

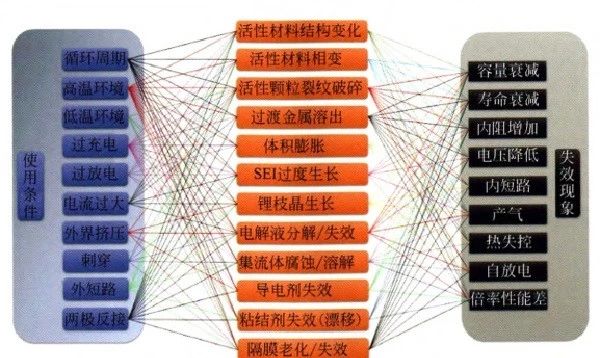

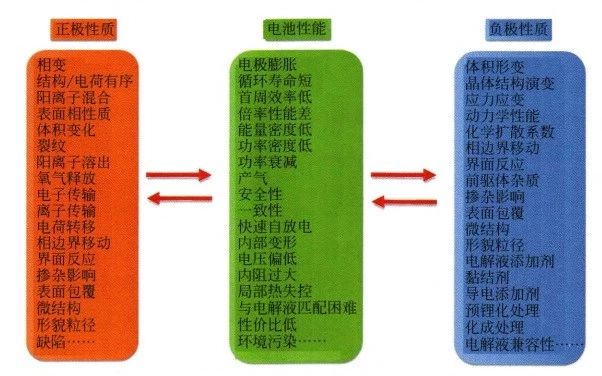

锂离子电池的失效重要从以下几个偏向：构成质料、安排创制、操纵处境。从构成质料角度，可能将百般失效形势归于电池构成质料上。图5所示正负极质料的性子与电池本能的众对众干系。图6为锂离子电池操纵条目、失效机制和失效形势三者的干系图。

锂离子电池失效理解是源于电池测试理解身手，却区别普通检测核心的检测理解。失效理解的测试理解是兴办正在本质简直案例上，对分别的失效形势安排妥贴的失效战术，拣选适当的测试机谋，高效切实得到电池失效理解因为。

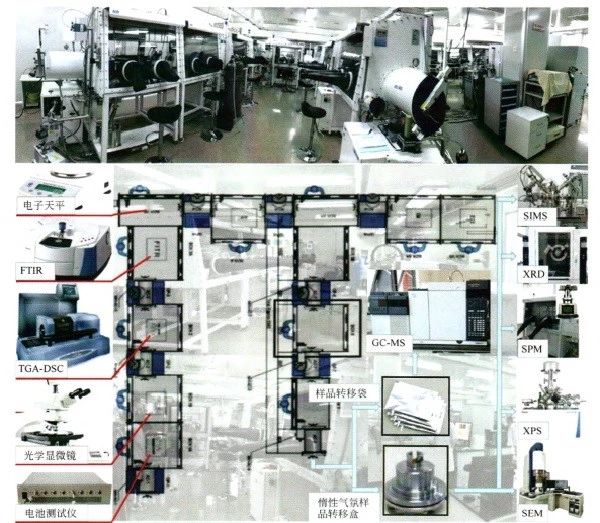

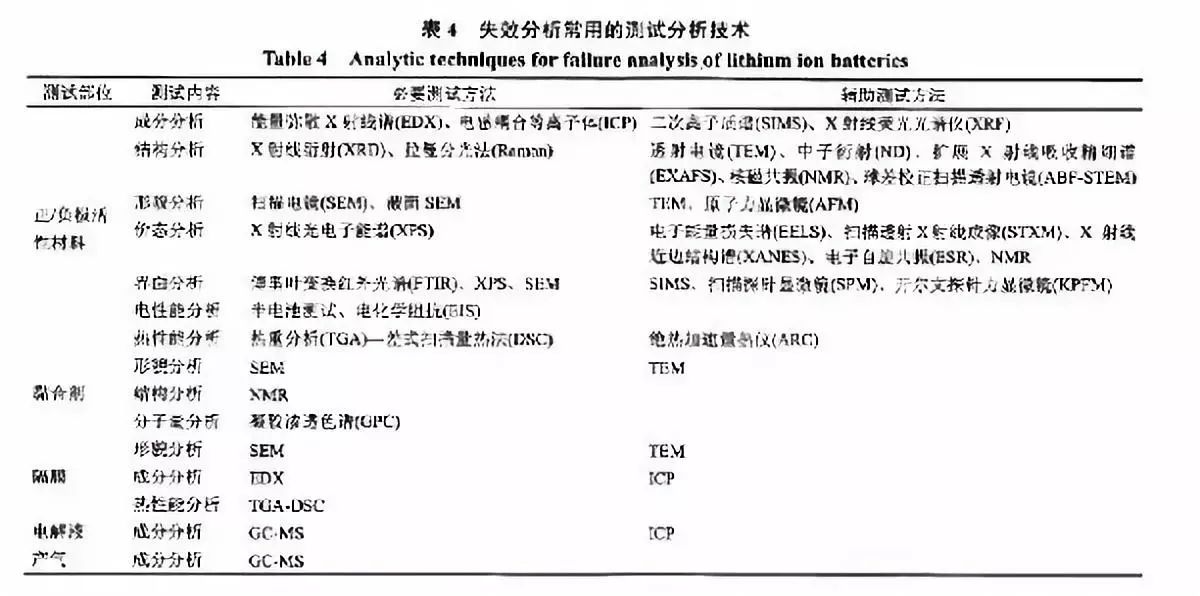

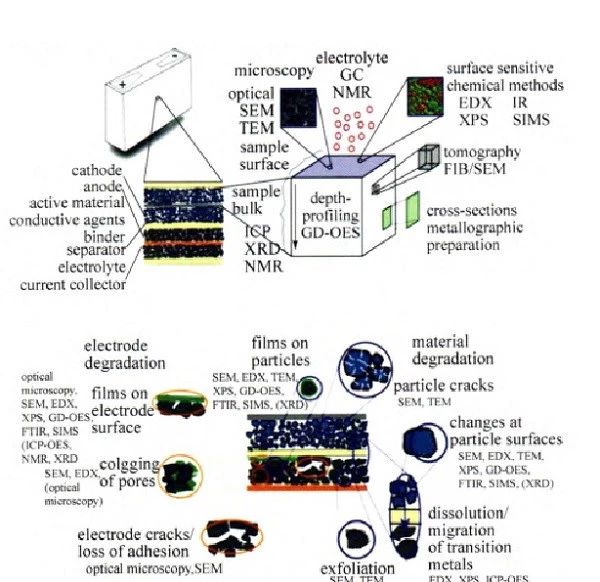

图7为锂电池内部合头质料涉及到的测试措施[19]。为了告竣失效理解正在本质行使中引申，某些不具有普适性和易引申性的测试身手应尽量避免，如EXAFS、ABF-STEM等。为此，将测试实质分为需要测试和辅助测试，如表2列出了少许常用的失效理解测试理解身手。为保障锂离子电池失效理解的切实性、时效性、连贯性，中科院物理所锂电池失效理解团队依托该所洁净能源测验室，搭修了互联互通惰性氛围电池测试理解平台。一款失效的锂离子电池可能从电池拆解、副产品的汇集、合头质料的百般理解到节余质料的封装留存悉数历程都可能正在手套箱中井井有条的举办，避免了众次改变使电池质料污染、变性、失效。图8是互联互通惰性氛围测试理解平台的示企图。

对单体电池失效理解的普通途径可总结为电池外观检测、电池无损检测、电池有损检测以及归纳理解呈报四个理解阶段，如图9。每个理解阶段的测试实质和措施则遵照电池的失效

显露举办拣选和组合。可是为了优化测试旅途，可将电池失效形势分类总结，安排失效理解流程，如图10所示，将分别的失效形势对应分别的失效理解，如许可能缩短理解周期。

图11轮回后正、负极片拼装的半电池充放电作为弧线：BoL为鲜嫩电池数据，LR25为低倍率25℃轮回，LR40为低倍率40℃轮回，HR25为高倍率25℃轮回，HR40为高倍率40℃轮回[20]

2016年，LANG MICHAEL等[20]报道了一款纯电动车专业用贸易电池正在分别温度和充放电倍率下轮回后的失效理解。图11所示为电池极片的充放电作为，遵照鲜嫩电池的相干弧线举办对照推断，全电池的正极质料正在全电池轮回历程中容量转折较大，为重要失效因为之一。

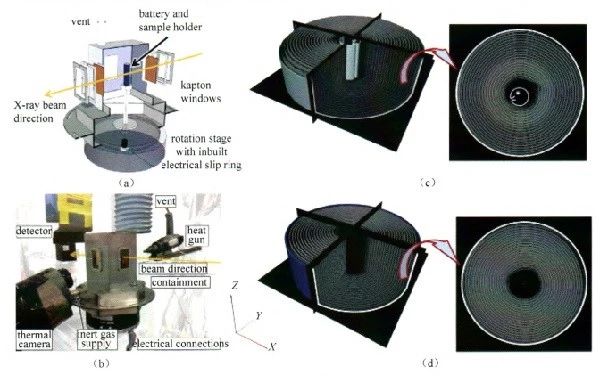

2015年FINEGAN DonAL P等[21]采用原位高频X射线断层扫描仪连系热成像身手对两款贸易电池LG 18650正在外部加热后发作内部布局的转折举办理解正在该项商讨中，供应了众种恐怕激发锂离子电池失效的成分，如布局变形、割裂以及质料的离开，这些可能预测热量天生和消逝的合头成分。

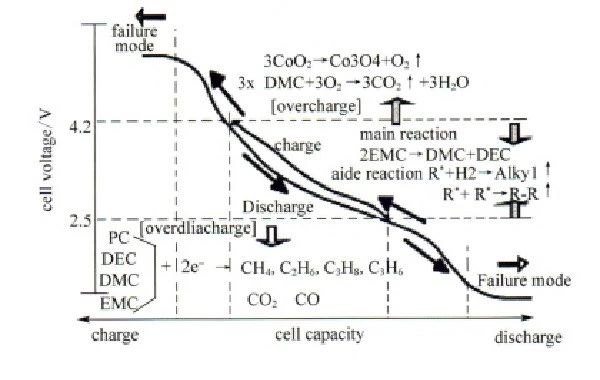

1999年，KUMAI等[12]就对18650型号的圆柱型贸易化锂离子电池寻常操纵电位界限(4.2～2.5V)、过放电电位(<2.5V)以及过充电电位(>4.2V)的产气形势举办了商讨。过充电产气重要以CO2为主。寻常电位界限内发作的气体重要以几种酯类的还原解析天生的烷烃类为主，而过放电同样与寻常电位界限内的产气道理相形似，重要天生烷烃类气体、CO和CO2。其简直的机理如图13所示。

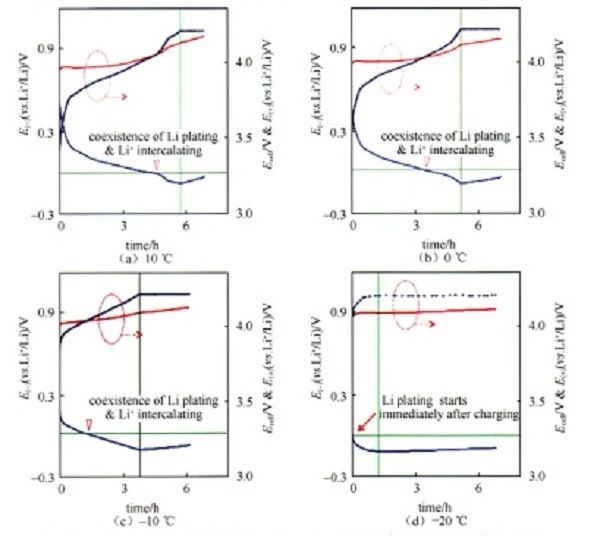

失效电池会涌现分别体例的析锂花纹，其产朝气理和酿成成分不尽相似。正在LCO/MCMB电池体例，ZHANG等[22]用三电极措施，通过监测负极对锂电位直接对电池充放电历程中的析锂题目举办商讨，Li动作参考电极，电解液为1.0mol/L LiBF4溶于1：1：3(质地比)EC/BL/EMC，商讨条目为分别电流倍率和温度，图14为分别温度下用三电极措施对电池举办充放电历程的结果，通过负极对Li+/Li电位的转折，可昭彰看到温度越低正在全电池

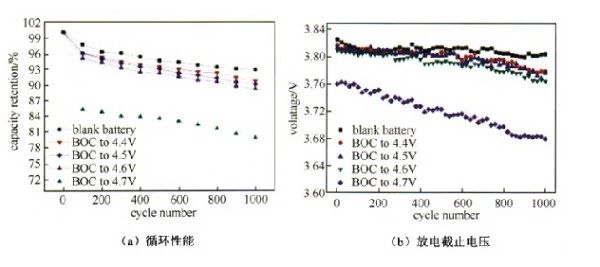

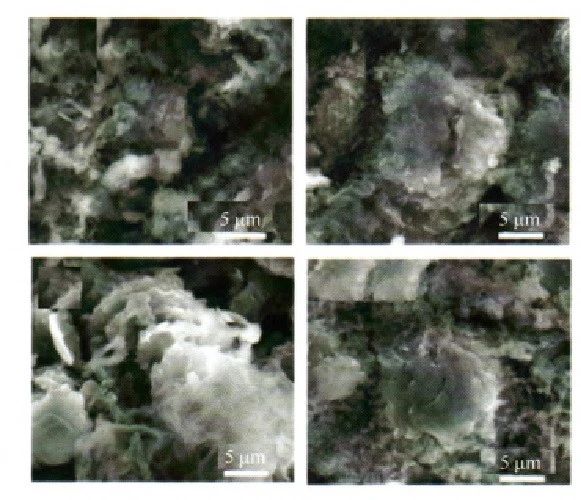

正在高电压高能量密度体例中，电池轮回历程中不当贴的充电截止电压也会导致电池涌现析锂。ZHANG等[23]商讨了LCO/MCMB电池体例正在分别截止电压条目下的容量衰减机制。轮回历程中深充浅放，充电截止电压为4.4V、4.5V、4.6V、4.7V，将轮回后电池拆解，应用XAS、SEM／EDX等措施举办失效理解，呈现4.7V电池存正在昭彰的容量衰减和极化，如图15所示。拆解后存正在负极SEM中显示存正在较众锂枝晶，如图16所示。该商讨证据正在4.7V过充条目下，LCO/MCMB容量衰减的重要因为是析锂、正极Co溶出。

锂离子电池行使周围特别平常，小至手机电脑等转移终端，大到电动公交和大周围储能。自从国表里发作的众起手机电动汽车的起火爆炸事件后，牢靠性、安详性与其本能雷同要紧。

汽车测试网-树立于2008年，报道汽车测试身手与产物、趋向、动态等 干系邮箱 marketing#auto-testing.net (把#改成@)
