汽车行动人们最主要的交通东西，没有什么比它更能影响着人们的平居出行和生涯格式。自1886年天下上第一辆三轮汽车出世从此，人们就怀揣着无人驾驶的梦念，从来致

汽车行动人们最主要的交通东西，没有什么比它更能影响着人们的平居出行和生涯格式。自1886年天下上第一辆三轮汽车出世从此，人们就怀揣着无人驾驶的梦念，从来悉力于兴盛和鼎新汽车工夫。现正在咱们依然喜悦看到极少无人驾驶的观念车型面世，可就正在客岁3月，Uber主动驾驶汽车撞死行人一事给汹涌澎拜的无人驾驶兴盛前景蒙上了一层暗影，也让人们认识到科技给人们带来简单和敏捷的同时，务必紧记“太平永恒第一”！

固然真正的无人驾驶汽车还需守候光阴，行动主动防护汽车驾驶太平的高级驾驶辅助编制（Advanced Driver Assistance Systems，简称ADAS）正正在渐渐成熟和普及。ADAS首要应用安置正在车上的形形色色传感器征采数据，熟手驶历程中随时感知方圆的情况，征采数据，举办静态、动态物体的识别、侦测与追踪，并连结导航仪舆图数据，举办编制的运算与阐述，从而预先让驾驶者察觉到能够发作的危急，有用添补汽车驾驶的写意性和太平性。目前感知情况的ADAS传感器有摄像头、超声波传感器和毫米波雷达等。当然，主动驾驶汽车还需求车载激光雷达。

从来从此，激光雷达因能对方圆情况告终3D感知而备受主动驾驶主流者的“热爱”。然而无论是激光雷达依然摄像头、超声波传感器，都容易受卑劣气候情况影响导致功能消重以至失效（卑劣气候情况往往是事情高发的首要因为），所以都存正在“致命”缺陷！这种期间，毫米波雷达仰仗其可穿透尘雾、雨雪、不受卑劣气候影响的绝对上风，且独一也许“全天候全天时”任务的超强材干，成为了汽车ADAS不行或缺的中央传感器之一！下面，咱们和毫米波雷达来一次“亲密接触”，了然一下它的观念和任务道理。

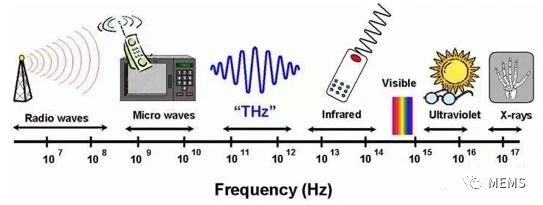

毫米波雷达，顾名思义，即是任务正在毫米波频段的雷达。毫米波（Millimeter-Wave，缩写：MMW），是指长度正在1~10mm的电磁波，对应的频率限度为30~300GHz。如图2，毫米波位于微波与远红外波订交叠的波长限度，因而毫米波兼有这两种波谱的所长，同时也有我方特殊的本质。毫米波的表面和工夫分辨是微波向高频的延迟和光波向低频的兴盛。

依照波的散布表面，频率越高，波长越短，分离率越高，穿透材干越强，但正在散布历程的损耗也越大，传输间隔越短；相对地，频率越低，波长越长，绕射材干越强，传输间隔越远。因而与微波比拟，毫米波的分离率高、指向性好、抗骚扰材干强和探测功能好。与红外比拟，毫米波的大气衰减小、对烟雾尘埃具有更好的穿透性、受气候影响小。这些特质决心了毫米波雷达具有全天时全天候的任务材干。

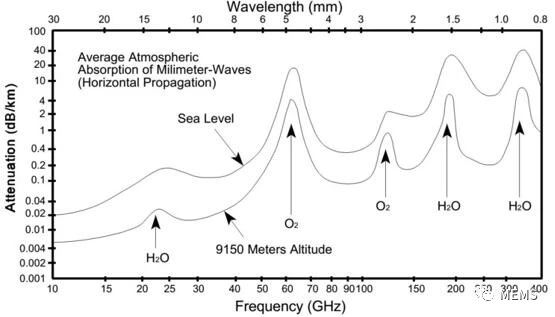

平凡大气层中水汽、氧气会对电磁波有汲取效率，目前绝人人半毫米波操纵考虑凑集正在几个“大气窗口”频率和三个“衰减峰”频率上。所谓的“大气窗口”是指电磁波通过大气层较少被反射、汲取和散射的那些透射率高的波段。如图3，咱们可能看到毫米波散布受到衰减较小的“大气窗口”首要凑集正在35GHz、45GHz、94GHz、140GHz、220GHz频段邻近。而正在60GHz、120GHz、180GHz频段邻近衰减显现极大值，即“衰减峰”。凡是说来，“大气窗口”频段斗劲实用于点对点通讯，已被低空空隙导弹和地基雷达所采用，而“衰减峰”频段被众道分集的荫蔽搜集和编制优先选用，用以餍足搜集太平系数的央浼。

目前，各大国的车载雷达频段首要凑集正在正在24GHz、60GHz和77GHz这3个频段，如表1浮现了首要国家车载雷达频率划分情景。个中，24GHz的波长是1.25cm（固然24GHz的波长是1.25cm，不过目前业界也仍然将其称之为毫米波），60GHz是5mm，77GHz的波长则更短，惟有3.9mm。正如前面所说，频率越高波长越短，分离率、精准度就越高。因而，精度更高的77GHz雷达正勤劳成为汽车周围主传播感器。

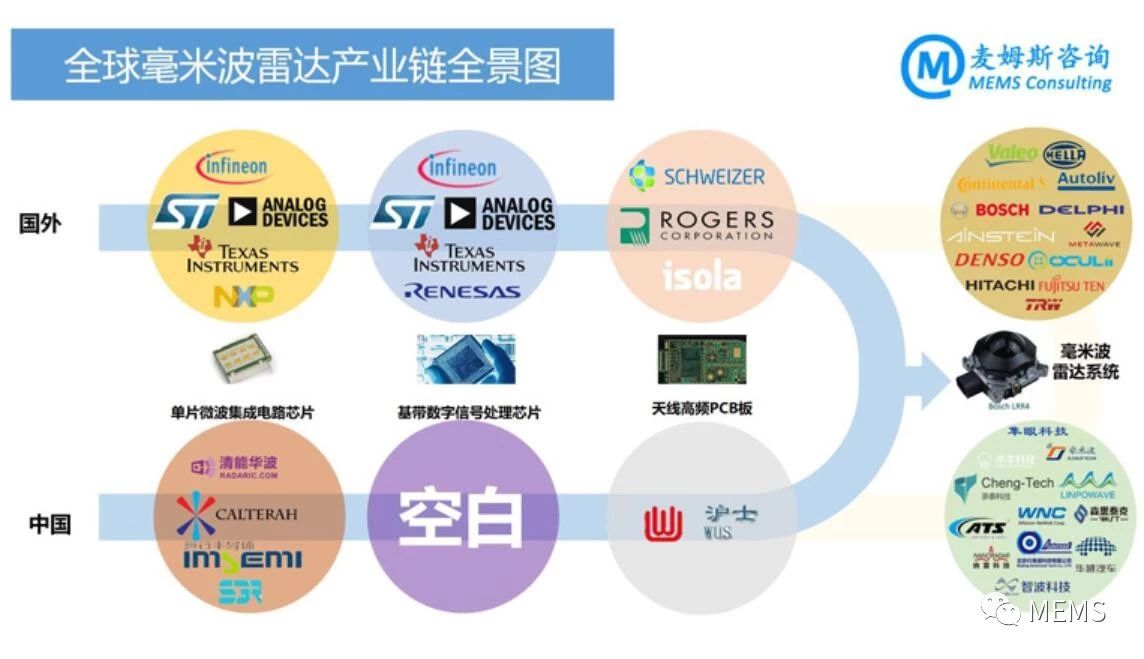

美国、欧洲和日本正在车载雷达工夫考虑方面处于领先位子。现正在越来越众的公司和供应商参加到汽车雷达编制研制、器件开荒和算法考虑当中。从毫米波雷达的财富结构来看，编制目前是被海外的巨头操纵着，比方大陆（Continental）、博世（Bosch）、海拉（Hella）、德尔福（Delphi）、奥托立夫（Autoliv）等，中央元器件也首要被英飞凌（Infineon）、德州仪器（TI）、意法半导体（ST）、亚德诺半导体（ADI）等垄断。比拟于海外企业，车载毫米波雷达正在国内仍属于起步阶段。正在24GHz雷达方面，国内少数企业研发已有成绩，商场化产物即将问世；但正在77GHz毫米波雷达方面仍属于低级阶段，国内惟有极少数企业能做到77GHz雷达的样机阶段，财富化过程仍待冲破。然而，近些年国内改进创业厂商渐渐增进，好比行易道科技、华域汽车、隼眼科技、智波科技、森思泰克、豪米波工夫、意行半导体、清能华波、矽杰微电子、加特兰微电子等，并告终了部门中央工夫的冲破，笃信粉碎海外企业垄断的地步指日可待！

雷达，是英文RADAR的音译，源于Radio Detection and Ranging的缩写，旨趣为“无线电探测和测距”，即用无线电的方式发明标的并测定它们的空间身分，这也揭示了雷达最主要职司即是检测与标的物体的间隔、速率和倾向。

毫米波雷达测距道理很粗略，即是把无线电波（毫米波）发出去，然后领受回波，依照收发的时光差测得标的的身分数据和相对间隔。依照电磁波的散布速率，可能确定标的的间隔公式为：s=ct/2，个中s为标的间隔，t为电磁波从雷达发射出去到领受到标的回波的时光，c为光速。

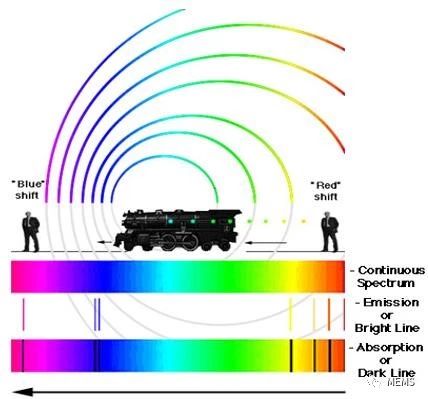

毫米波雷达测速是基于众普勒效应（Doppler Effect）道理。所谓众普勒效应即是，当音响、光和无线电波等振动源与观测者以相对速率v运动时，观测者所收到的振动频率与振动源所发出的频率有差别。由于这一形势是奥地利科学家众普勒最早发明的，因而称之为众普勒效应。也即是说，当发射的电磁波和被探测标的有相对搬动，回波的频率会和发射波的频率差别。当标的向雷达天线挨近时，反射信号频率将高于发射信号频率；反之，当标的远离天线而去时，反射信号频率将低于发射信号频率，如图5。由众普勒效应所造成的频率转折叫做众普勒频移，它与相对速率v成正比，与振动的频率成反比。如许，通过检测这个频率差，可能测得标的相对付雷达的搬动速率，也即是标的与雷达的相对速率。依照发射脉冲和领受的时光差，可能测出标的的间隔。

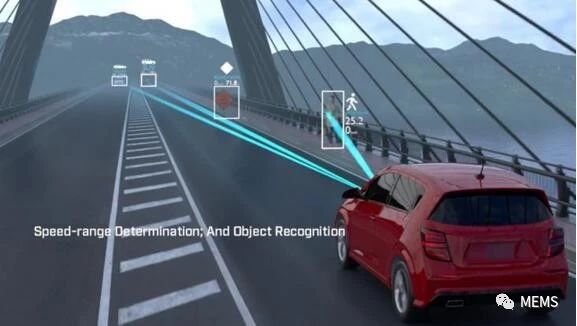

对付车辆太平来说，最首要的占定按照即是两车之间的相对间隔和相对速率音信，独特车辆正在高速行驶中，倘使两车的间隔过近，是容易导致追尾事情。仰仗密切的测距测速材干，毫米波雷达被平凡地操纵正在自适宜巡航操纵（ACC）、前向防撞报警（FCW）、盲点检测（BSD）、辅助泊车（PA）、辅助变道（LCA）等汽车ADAS中。

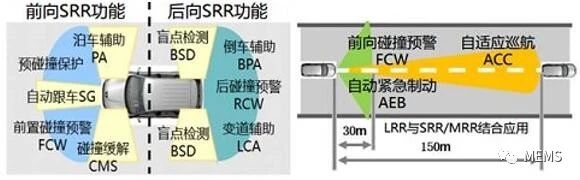

平凡，为了餍足差别间隔限度的探测需求，一辆汽车上会安置众颗短程、中程和长程毫米波雷达。个中24GHz雷达编制首要告终近间隔探测（SRR），77GHz雷达编制首要告终中远间隔的探测（LRR）。差别的毫米波雷达“各司其职”，正在车辆前线、车身和后方阐明差别的效率。

毫米波雷达除了汽车ADAS操纵，还正在无人机、安防、智能交通、工业以及军用周围阐明着特地主要的效率。

• 智能交通：首要操纵于车辆检测、交通量观察、交通事务检测、交通诱导、超速监测、电子卡口、电子巡捕和红绿灯操纵等。

• 工业：首要操纵于工业液位计、开掘机、重型推土机、高压电线塔邻近太平施工、分娩太平监测等。

毫米波雷达行动汽车ADAS的最中央传感器之一，目前最大的“缺陷”即是因分离率不高，无法辨识行人和对方圆妨碍物举办精准的修模，而高分离率智能雷达传感器对付告终高级主动驾驶至合主要。因而有些毫米波雷达企业正效力于开荒雷达的成像工夫。

为了给雷达“开眼”，各家企业各显法术，采用差别的工夫举办了大胆的改进，个中发挥斗劲出色的有：麦得威国际（metawave）新一代成像雷达产物WARLORD和Arbe Robotics公司Ultres编制。前者采用了新型的超资料天线，能发射可操控的高度定向的电磁波束，同时正在雷达产物中嵌入了AI引擎，以告终对物体的发明、识别、跟踪和分类；然后者的雷达计划是基于数学算法的合成孔径雷达（SAR）成像工夫，所谓SAR成像工夫是指应用大带宽发射信号告终间隔向高分离率、应用相对运动等效长合成阵列告终方位向高分离率的雷告终像工夫）。固然这些成像工夫目前又有极少待改观的地方，然而都依然获得不错的冲破性发达，笃信正在不久的L4级和L5级主动驾驶汽车上阐明主要效率。

固然无人驾驶汽车大限度上道还很遥远，除了工夫和本钱的要素，又有合连的执法和伦理题目尚待管理。不过，ADAS行动主动驾驶的“低级花样”，依然可能让咱们正在特定情况内体验到他日无人驾驶汽车的有趣！种种差别类型、差别宗旨的主动驾驶工夫将吐露配合兴盛，各自掩盖差别商场需乞降差别贸易形式的状况。

毫米波雷达、摄像头、激光雷达等传感器各有优劣势，为了担保太平永恒第一，众传感器统一是大局所趋，这也为更高阶的主动驾驶计划的告终供给了须要的工夫储存。跟着改进的智能3D成像雷达的工夫持续完满，以至可能奢望毫米波雷达可部门代替腾贵的激光雷达。总之，无论是现阶段的ADAS，依然更高阶的主动驾驶，以至是终极的无人驾驶，毫米波雷达行动独一也许全天候全天时任务的传感器都将是不行或缺的情况感知传感器，为咱们的出行太平“保驾护航”！
