本表率划定了电动汽车高压线束计划历程中涉及到的符号、代号、术语及其界说，计划法则，摆设请求，机闭计划请求，质料选用请求，本能计划请求，计划阴谋手腕，安宁运用请求等。

下列文献关于本文献的操纵是必弗成少的。平常注日期的援用文献，仅所注日期的版本实用于本文献。平常不注日期的援用文献，其最新版本（网罗全盘的批改单）实用于本文献。

（1）.处事电压：正在任何寻常处事状况下，电气体系不妨出现的换取电压（均方根值rms）或直流电压的最高值（不商讨瞬时电压）。

（3）.高压体系：全盘直接或间接连合于高压电道中，网罗线束（电缆和插件）和兴办（负载、发电机、储能体系），均称为高压体系。

注1：本观点是针对特定的电道而言，一个电道中的带电部件也许是另一个电道中的外露导体，比方：电动汽车的车身不妨是灯光、刮水电机电道中的带电部件，但关于动力电道来说它是外露导体。

（8）.爬电隔断：连合端子的带电局部（网罗任何可导电的连合件）和电底盘之间，或两个电位区别的带电局部之间的沿绝缘质料轮廓的最短隔断。

（9）.可导电部件：或许使电畅通过的部件，正在寻常处事状况下不导电，但当根基绝原由障的状况下，不妨成为带电部件。

（10）.压接：接触端子和导线大凡是压接，关于可拣选的，如硬焊接或者软焊接，通过检讨境况和需求合理拣选。为了简化起睹，正在本计划表率里的连合特指压接。

高压线束的要紧效力是正在有电压和所需的安置境况下安宁转达电流；关于高压电的安宁法则需求务必依照。

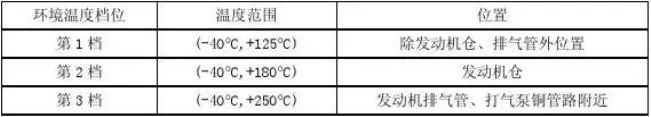

道道车辆的线束其电缆恒久应允处事温度不赶上125℃，假若电缆的摆设境况温度赶上了电缆应允的处事温度，则宜服从本表率第8.1节的划定，采用增大电缆的截面积的手腕，使线束知足境况温度的请求。

依照GB/T 18488.1，相互无电连合的电道之间介电强度应能耐受（2U+1000）的试验电压，即正在线束与部件脱开的状况下，线mA，不产生闪光击穿征象。

依照SAE J1742，绝缘电阻测试电压为DC1000V，正在线束与所连合部件脱开的状况下，线束对车体绝缘电阻正在任何状况下均应大于100mΩ.

盐雾试验服从GB/T 2423.17的划定举办，高压线束正在试验箱内应处于寻常安置状况。试验时代16h。试验了结后，高压线）h后，通电后应能寻常处事，不考试外观。

（5）高压体系中的各电气部件的负载性格。性格网罗稳态电流强度、电压请求，瞬态条款和电流强度及电流波形（稳定、脉冲、频率等）。

线束图的实质蕴涵主干线、分支线、现场、接插器外形图、插件名称及型号、插件所对应部件的名称、插件孔位号、孔位号所对应的电缆线号、线径、界说；其次还应蕴涵线束接线表，插件视图目标，本事请求等。电缆应标明线）线束珍爱套的颜色

热缩套管的颜色：采用区别颜色热缩套管对极性举办划分，正极为赤色，负极为蓝色，U相为黄色，V相为绿色，W相为赤色。

依照整车的总摆设、线束敷线图，丈量出电缆所需长度，正在所丈量的长度根本上，宜扩张不赶上200mm的裕量。

依照电缆的长度，须正在电缆长度的根本上减去电缆伸进去部件内的长度，该减去长度的完全值依照完全部件而定。

正在波纹管的两头，须烫热缩套管，以确保波纹管与电缆的套接不会摇晃。热缩套管的长度须等于电缆伸进去部件内的长度值。

当电缆须采用屏障性电缆时，如连合独揽器与电机的三相高压线束，屏障层须剥出，独立采用规格（φ8/4.0）的交联聚烯烃热缩管套接，热缩后的屏障层长度以大于等于200mm且小于等于250mm为宜。

线束图中应标明各电缆的型号，电缆型号的采取应适合GB/T 12528中的划定。推选型号睹表3.

高压线束应正在死板和电气安宁的状况下，以专业的施工手腕将线束和所接部件（如高压配电盒、电机独揽器、电机、辅助电源等）般配。线束插拔或连合局部应预留出适应的长度，长度推选值为150mm，便于车辆安装，以及便于对部件举办按期维修。

针对高压线束的摆设，应尽不妨地对线束举办珍爱，使线束与车体之间的相对运动最小化。宜采器具备绝缘本能的机闭部件，如电缆夹、电缆槽等。布线安装应恰好放入滑腻的电缆夹或电缆槽中。对用于布线、包装和定位线束用处的全盘线束固定珍爱件（如卡箍、螺栓等）举办填塞地珍爱，宜涂抹凡士林，防御腐化。线束固定珍爱件之间的隔断不得大于400mm。

全盘连合器场所宜预留便于操作的不小于200mm的空间，以便连合和断开连合。连合器与部件之间的连合应适应消弭死板应力。

避免电缆浮现小的弯曲半径。大凡状况下，最小弯曲半径等于电缆外径的5倍。应避免接头中存正在弯曲电线，不然，接头后部密封件中不妨浮现泄电通道。

需珍爱全盘高压线束，以防颤动和磨损。因车辆的颤动，应除去线束上所接触的金属部件边沿的毛刺，关于凸缘、滚制处，运用适应胶圈举办珍爱，且胶圈须固定牢靠。用于固定线束的电缆夹应巩固地连合至兴办或框架机闭以及线.线束摆设防热请求

线束应隔断热源（如煽动机排气管、大气泵铜管道等）大于200mm，如不行知足请求，珍爱全盘线束，以拒抗辐射热源，宜采用阻燃隔热棉对线束举办包扎，或正在线束邻近扩张隔热板统治。

行径件（如皮带、电扇、传动轴等）邻近的线束务必弯曲时，将撑持夹齐备紧固于两头场所处。布线体系务必或许弯曲，况且不会促成线束磨损或对行径件酿成扰乱。

③铜接头的型号有SC、T、OT、HUP等。区别型号的铜接头（如SC 50-8、OT 50-8），其宽度区别。针对过线孔较小的状况，应采取宽度与之般配的铜接头型号。

⑤针关于O型铜接头，其型号有FOT与OT两种。区别正在于：FOT型号，其压接电缆孔处外围有绝缘护套包裹：OT型号，其压接电缆孔外围无绝缘护套包裹。

①确定高压线束说连合的电气部件的负载性格。性格网罗稳态电流强度、电压请求，瞬态条款和电流强度及电流波形（稳定、脉冲、频率等）。

②依照稳态电流强度，确定电缆的截面积。正在125℃下，常睹铜芯电缆线径截面积与载流量的般配参睹表5.

③假若电缆的摆设境况赶上了电缆应允的处事温度，则务必拣选较大截面积的电缆。关于TMAX为180℃时，导体截面积升一档运用，TMAX为250℃时，导体截面积升两档运用。比方，当最大电流为150A时，125℃状况下选用35mm²线mm²线mm²线）电缆机闭

高压电缆机闭示企图睹图1.高压电缆从类型上分为单芯电缆和众芯电缆，高压电缆的截面应为圆形。其护套颜色为橙色（颜色GB 30）。众芯电缆有众个单芯线构成，此中单芯线也同时知足单芯电缆中闭系导体的机闭尺寸参数。

高压单芯电缆从机闭上要紧由导体和护套构成，要紧机闭尺寸参数有单根铜线直径、根数、导体直径、绝缘直径、内护层直径和护套外径等。
