激光雷达(LiDAR)是目今正正在转移宇宙的传感器，它通常使用于主动驾驶汽车、无人机、自决机械人、卫星、火箭等。激光通过测定传感器发射器与对象物体之间的撒播间隔（Time of Flight,TOF）(如图1所示)，剖释对象物体外貌的反射能量巨细、反射波谱的幅度、频率和相位等消息，输出点云，从而露出出对象物精准的三维组织消息。

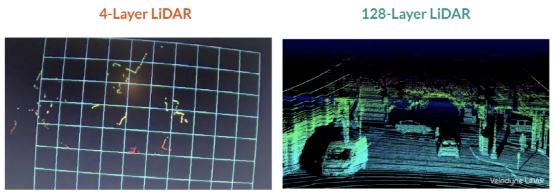

激光雷达是由激光发射单位和激光授与单位构成，发射单位的办事形式是向外发射激光束层，层数越众，精度也越高(如图2所示)，但是这也意味着传感器尺寸越大。发射单位将激光发射出去后，当激光遭遇繁难物会反射，从而被授与器授与，授与器遵循每束激光发射和返回的时候，创修一组点云，高质料的激光雷达，每秒最众可能发出200众束激光。

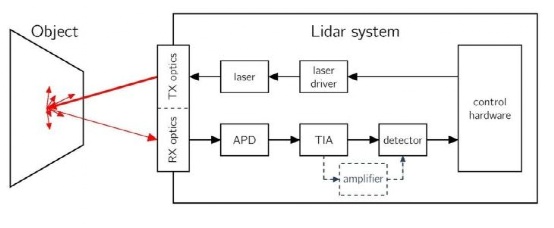

看待激光的波长，目前合键运用运用波长为905nm和1550nm的激光发射器，波长为1550nm的光彩阻挠易正在人眼液体中传输。故1550nm可正在包管和平的条件下大大升高发射功率。大功率能获得更远的探测间隔，长波长也能升高抗搅扰才气。然而1550nm激光需运用InGaAs，目前量产贫困。故目今更众运用Si材质料产905nm的LiDAR。通过局限功率和脉冲时候来包管和平性。激光雷达的枢纽部件依照信号治理的信号链征求节制硬件DSP（数字信号治理器）、激光驱动、激光发射发光二极管、发射光学镜头、授与光学镜头、APD（雪崩光学二极管）、TIA（可变跨导放大器）和探测器，如图3所示。个中除了发射和授与光学镜头外，都是电子部件。跟着半导体身手的急速演进，机能慢慢擢升的同时本钱急迅低落。然而光学组件和旋希望械则占具了激光雷达的大局限本钱。

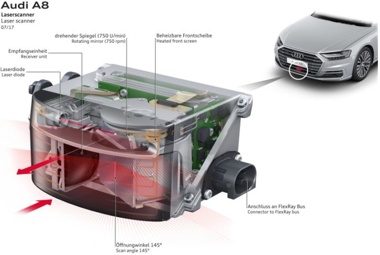

以Velodyne 2007年推出的64线个激光器笔直堆叠正在一齐，以20rpm速率转动。单纯体会便是通过转动将激光点酿成线线堆叠将线转化为面，获得点云数据获取3D情况消息。板滞式组织必要杂乱的板滞组织，同时点云的衡量又必要对装配实行精准定位。研商情况和老化的影响，均匀的失效时候仅1000-3000小时，难以抵达车厂最低13000小时的央浼。且因为LiDAR装配正在车顶，民用范围需研商外界养护的题目，如洗车的影响。于是板滞式组织极大的局限了本钱和使用推论。固态激光雷达的长处征求了：数据搜集速率疾，区别率高，看待温度和振动的符合性强；通过波束节制，探测点（点云）可能大肆漫衍，比方正在高速公道合键扫描前哨远方，看待侧面稀少扫描但并不齐全无视，正在十字道口巩固侧面扫描。而只可匀速转动的板滞式激光雷达是无法履行这种精美操作的。模范使用有法雷奥SCALA激光雷达。目前使用正在奥迪A8(第一款L3级的主动驾驶车辆)。装配正在前保障杠地点，运用MEMS身手获得145°的扫描角度，80m的探测间隔。

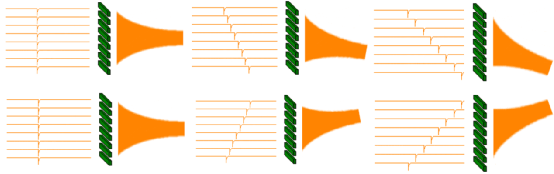

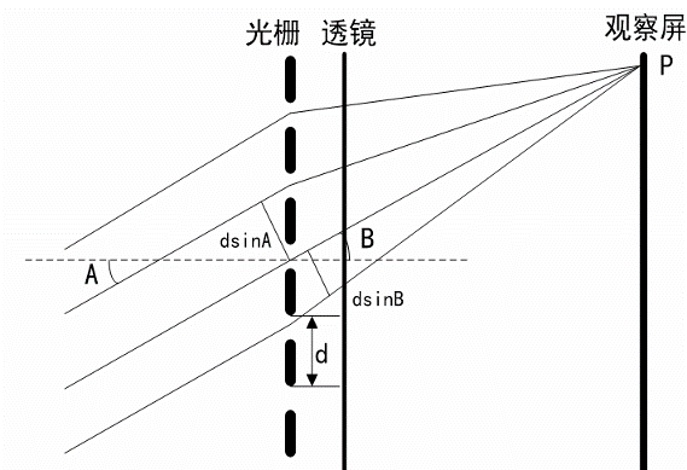

光相控阵雷达道理：合键操纵光的插手道理。可能通过转移区别缝中入射光彩的相位差即可转移光栅衍射后中心明纹（主瓣）的地点，如下图所示。

①组织单纯、尺寸小：因为不必要转动部件，可能大大压缩雷达的组织和尺寸，升高运用寿命，并低落本钱。②标定单纯：板滞式激光雷达因为光学组织固定，适配区别车辆往往必要周密调整其地点和角度，固态激光雷达可能通过软件实行调整，大大低落了标定的难度。③扫描速率疾：不消受制于板滞转动的速率和精度，光学相控阵的扫描速率取决于所用资料的电子学特色，寻常都可能抵达MHz量级。⑤可控性好：光学相控阵的光束指向齐全由电信号节制，正在应承的角度领域内可能做到大肆指向，可能正在核心区域实行高密度的扫描。⑥众对象监控：一个相控阵面可能肢解为众个小模块，每个模块隔离节制即可同时锁定监控众个对象。②旁瓣题目：光栅衍射除了中心明纹外还会变成其他明纹，这一题目会让激光正在最大功率目标以外变成旁瓣，阔别激光的能量。③加工难度高：光学相控阵央浼阵列单位尺寸必需不大于半个波长，寻常目前激光雷达的办事波长均正在1微米驾驭，故阵列单位的尺寸必需不大于500nm。况且阵列密度越高，能量也越蚁合，这都升高了对加工精度的央浼，必要肯定的身手打破。④授与面大、信噪比差：守旧板滞雷达只必要很小的授与窗口，但固态激光雷达却必要一所有授与面，于是会引入较众的情况光噪声，加添了扫描解析的难度。泛光面阵式的道理好像TOF相机，也便是疾闪，它不像MEMS或OPA的计划会去实行扫描，而是短时候直接发射出一大片掩盖探测区域的激光，再以高度智慧的授与器，来实现对环地步限图像的绘制。它运转起来更像摄像头。激光束会直接向各个目标漫射，于是只须一次疾闪就能照亮所有场景。随后，编制会操纵微型传感器阵列搜集区别目标反射回来的激光束。

Flash LiDAR 的一大上风是它能急速记实所有场景，避免了扫描进程中对象或激光雷达转移带来的种种困难。目今的进展目标有2个，一种是盖格形式APD的单光子计数型直接对光子计数天生数字图像；一种是守旧的CMOS光强模仿搜集获得强度图，将强度图转化为间隔消息。

LiDAR因为数据量较大，目今的节制架构中，根本采用将每个光点的原始数据发回到中心节制器治理，是以平常会采用FlexRay或以太网此类高带宽的汇集实行通信。如法雷奥的SCALA正在1代采用Flexray，2代则发轫运用以太网。

1) IEEE 15882008同步，效力精准时候赞同，通过以太网对衡量以及编制节制告终精准的时钟同步。

2) 脉冲同步（PPS），脉冲同步通过同步信号线) GPS同步（PPS+UTC），通过同步信号线和UTC时候（GPS时候）告终数据同步。

以目前最众数的转动式激光雷达的数据为例，其数据为10hz，即LiDAR正在0.1s时候内转一圈，并将硬件获得的数据依照区别角度切成区别的packet，而每一个packet包罗了目今扇区一齐点的数据，包罗每个点的时候戳，每个点的xyz数据，每个点的发射强度，每个点来自的激光发射机的id等消息。而如最新的Livox Horizon激光雷达，也包罗了众回波消息及噪点消息。
