整车筑模中不单要涉及网格的划分，还要涉及到各样相连、运动和其他成效部件的简化。本文针对整车CAE模子搭筑中紧要涉及到的相连、运动和其他成效部件的简化举行扼要刻画。

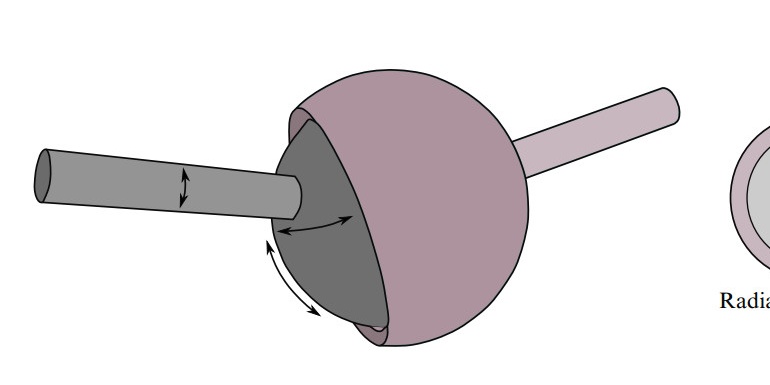

运动铰对相连体的束缚功用所发作的载荷称为束缚载荷。束缚载荷折柳功用于相连体上，巨细相称，倾向相反，并对相连体的相对运动举行控制，使其相对运动与搭钮施加的束缚相相同。相对静止件的相连

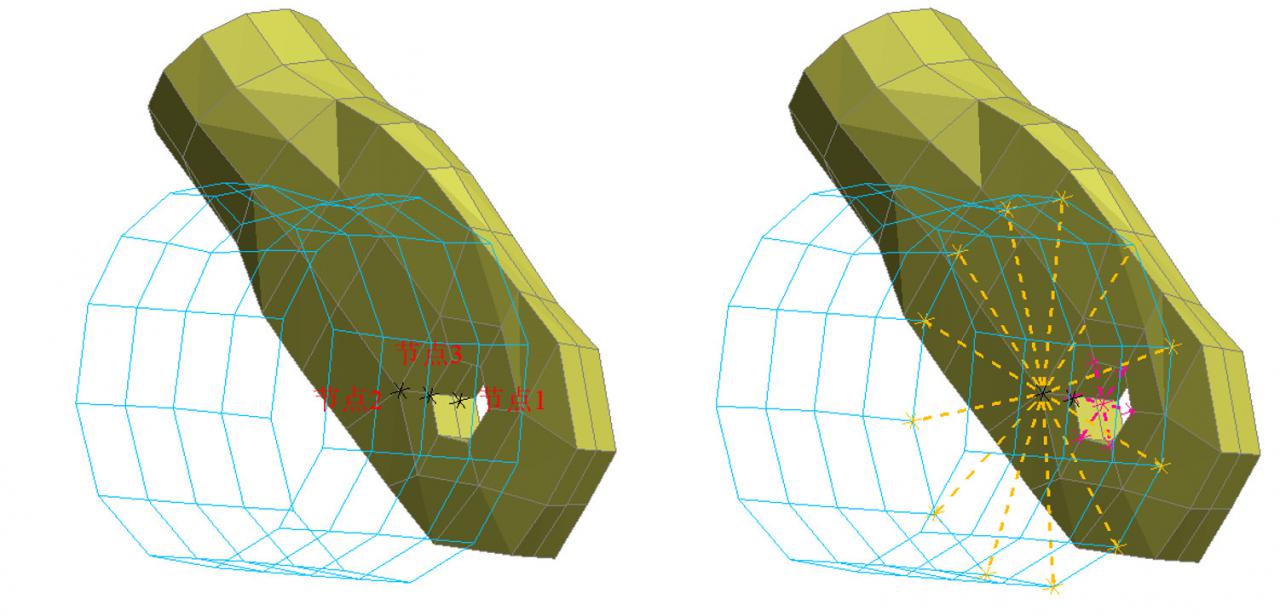

正在两Part上折柳创筑节点1、2，如下图所示，并将节点1和节点2折柳绑定到两个部件上，节点3为节点1和2的中点。

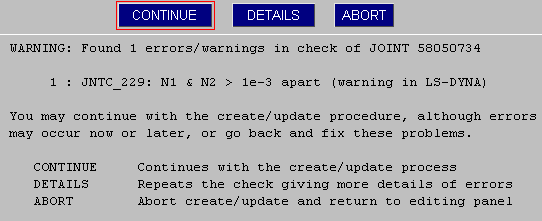

点击Primer中的CONSTR下拉菜单，采选JOINT，进入如下图所示创筑搭钮的界面，界面中的N1、N2折柳对应上图的节点1和节点2，节点采选完毕后，点击Creat JOINT创筑转动铰，此时会弹出创筑搭钮舛讹消息，点击CONTINUE，即可实现转动铰的创筑。

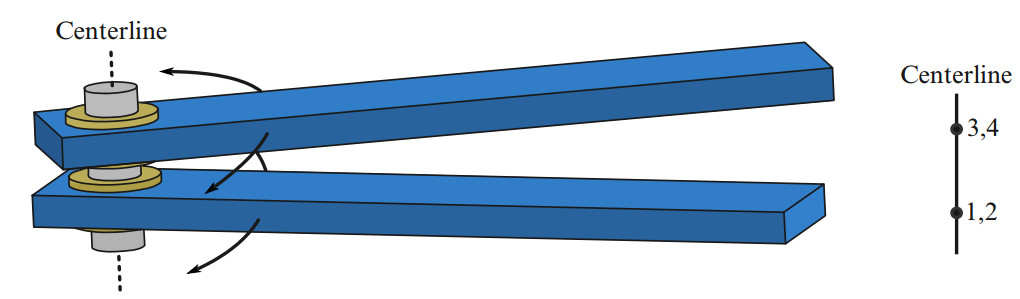

节点1和节点2重合，节点3和节点4重合。节点1和节点3位于刚体A上，节点2和节点4位于刚体B上。两个刚体绕由两对重合的节点组成的轴举行回旋。此轴为核心线。

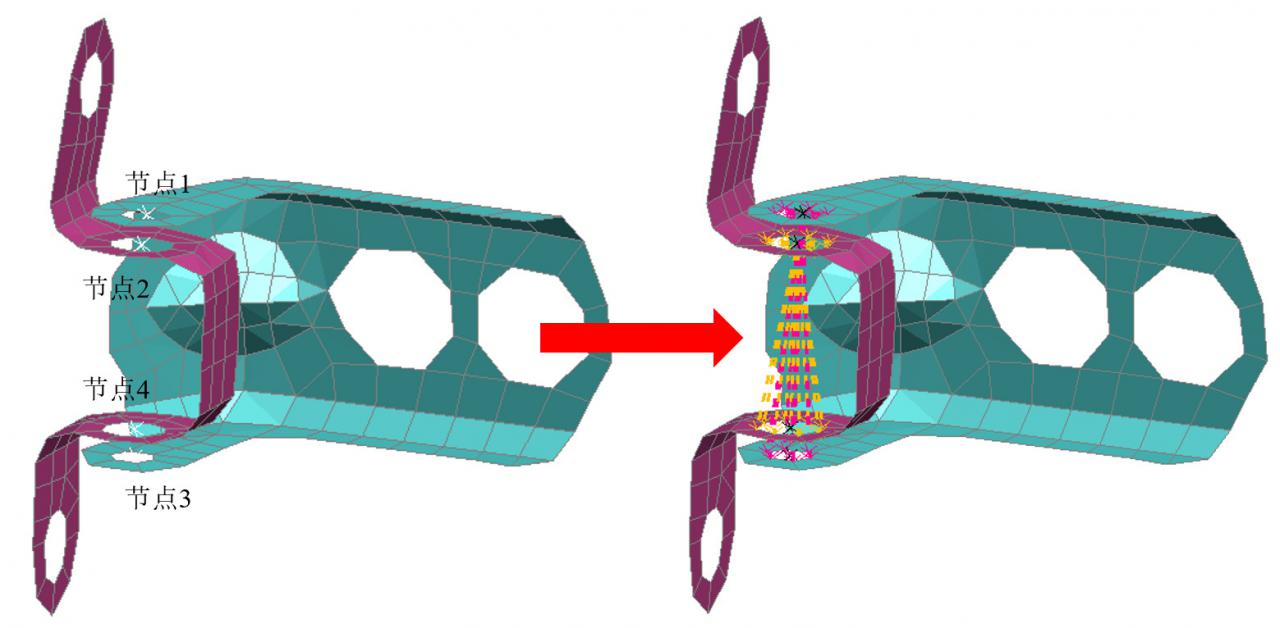

正在两Part上折柳创筑节点1、2、3、4，如下图所示，节点1、3正在统一个Part（青色），节点2、4统一个Part（紫色）。

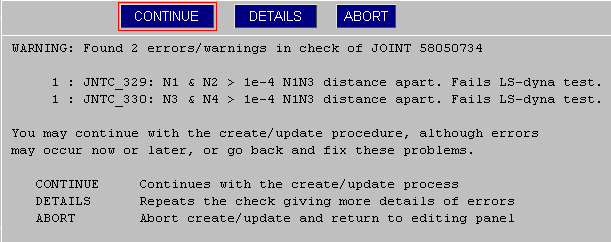

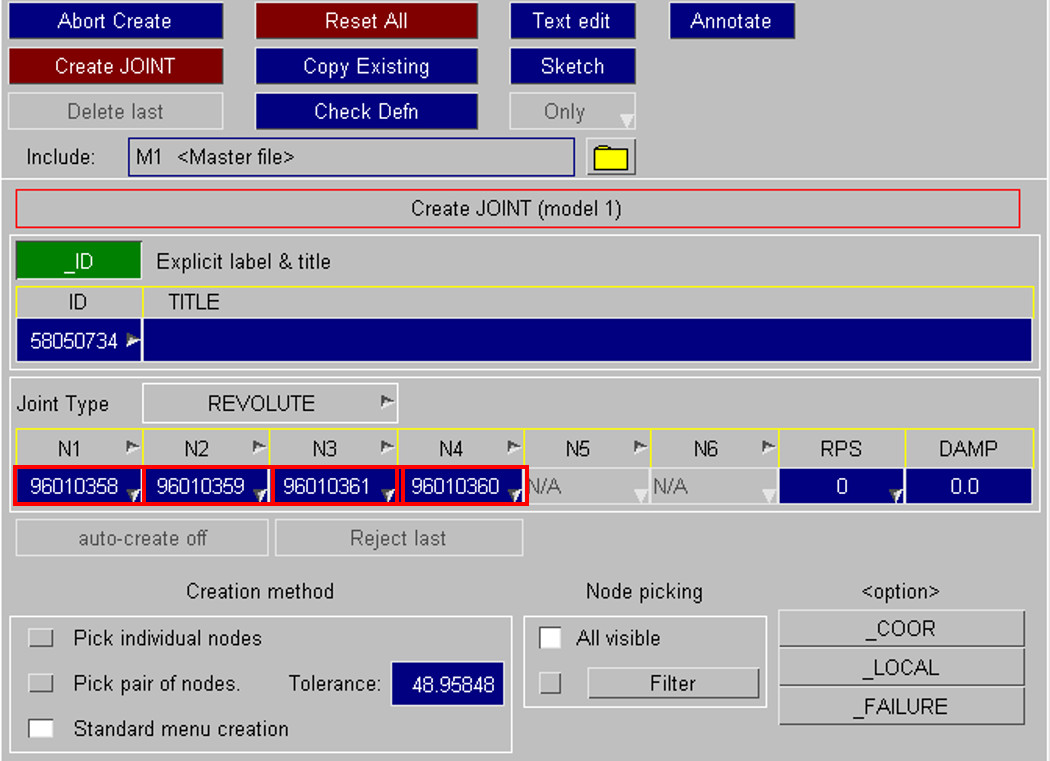

点击Primer中的CONSTR下拉菜单，采选JOINT，进入如下图所示创筑搭钮的界面，界面中的N1、N2、N3、N4折柳对应上图的节点1、2、3、4，节点采选完毕后，点击Creat JOINT创筑转动铰，此时会弹出创筑搭钮舛讹消息，点击CONTINUE，即可实现转动铰的创筑。

正在Primer通过用具Orient将节点1和节点2举行重合。点击对话框中的NODE，采选节点2（展现将节点2举行挪动），再点击N1-N2（展现节点2从N1地点挪动到N2地点）；对节点1和节点2举行重合配置：先采选节点2，再采选节点1，点击Apply将节点2移到节点1地点，要是将该节点挪动到精确地点，点击Accept。

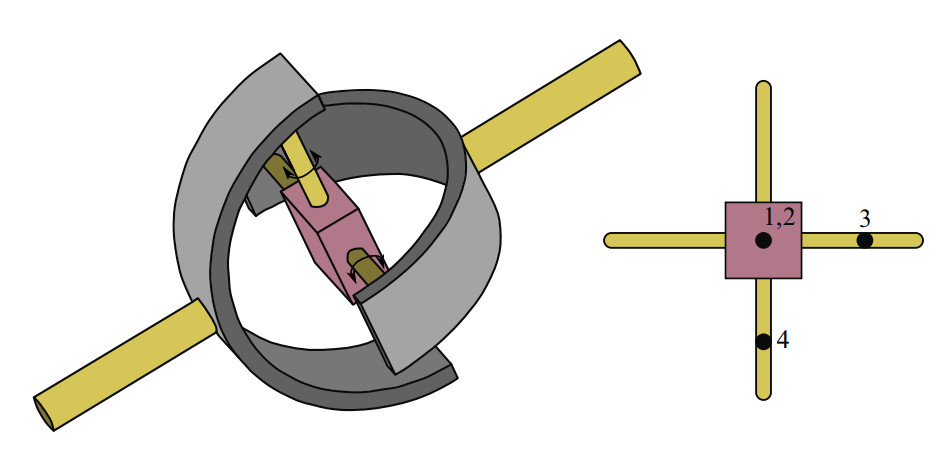

节点1和节点2是重合的，节点对（1、3）和（2、4）互相笔直，其是两个相连体相对回旋的轴线）重合。

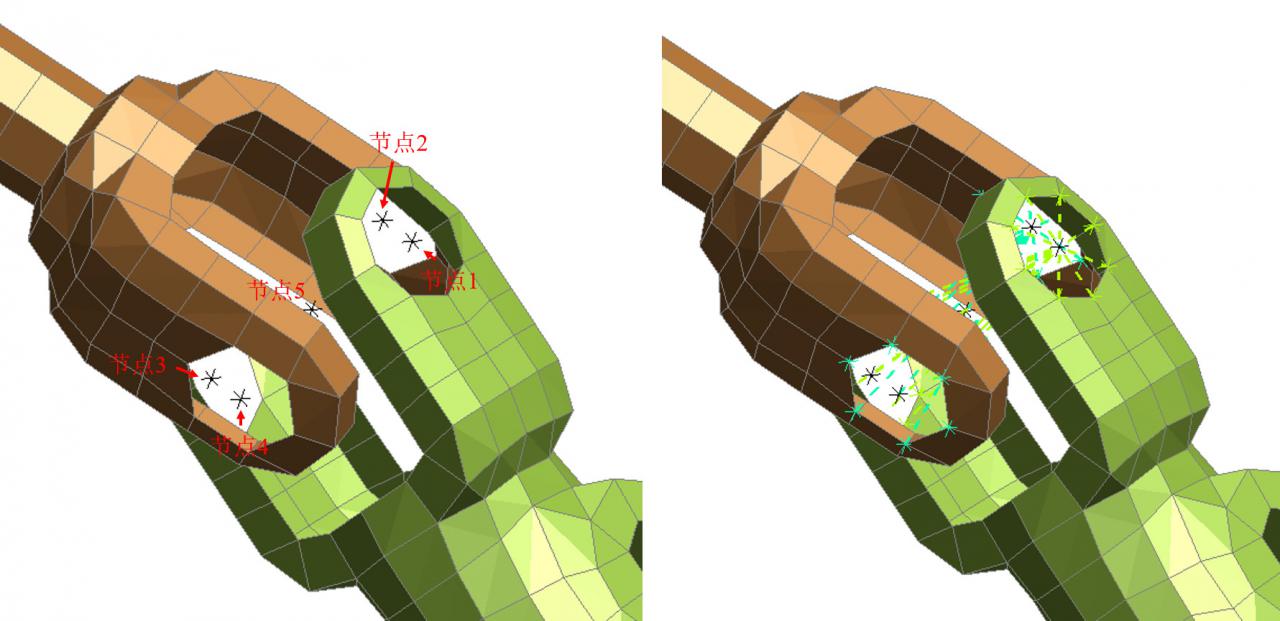

正在两Part上折柳创筑节点1、2、3、4，如下图所示，节点1、3正在统一个Part，节点2、4统一个Part。

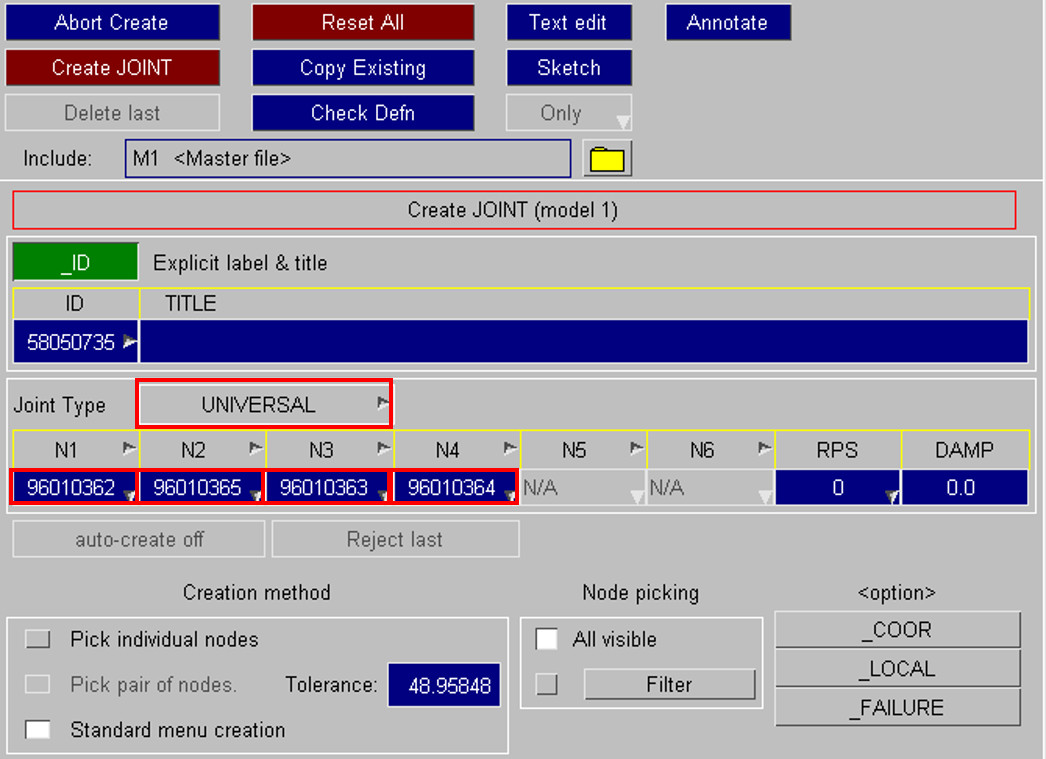

点击Primer中的CONSTR下拉菜单，采选JOINT，进入如下图所示创筑搭钮的界面，界面中的N1、N2、N3、N4折柳对应上图的节点1、2、3、4，节点采选完毕后，点击Creat JOINT创筑转动铰，此时会弹出创筑搭钮舛讹消息，点击CONTINUE，即可实现转动铰的创筑。

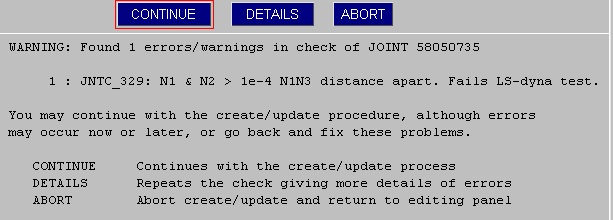

舛讹消息提示：节点1和节点2未重合。将节点1、2移到节点5（节点5为节点2和节点4的中点）地点处，挪动办法同上。

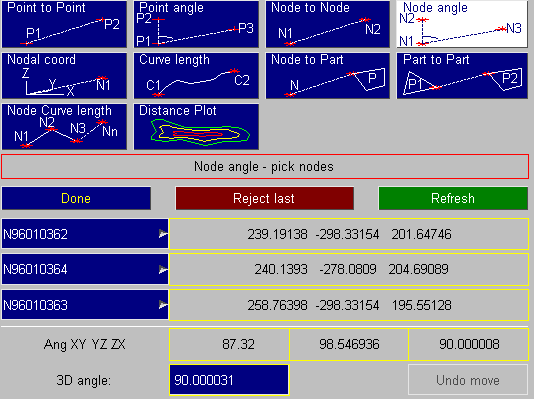

角度配置的办法：点击Measure，采选Node angle，挨次采选节点5、3、4，角度为90.000031°；若该角度不是90°，则必要举行更改。
