悉数有机的应变计粘合剂都需求加载少少花式的夹紧压力，并仍旧于一共固化进程中。关于急速固化的M-Bond 200粘合剂，只需用拇指或其他手指施加固化压力并仍旧起码1分钟。可是，M-Bond 200不引荐用于高温或永恒的应变衡量。关于这些操纵，或者当应变计必需装配正在受限定的地方，诸如管道或孔洞内，普通选用环氧的或环氧酚醛树脂粘合剂。

若运用环氧基的粘合剂，正在固化时一再需求仍旧特定而且陆续相同的装夹压力。悉数的Vishay Micro-Measurements应变计粘合剂附随的向导仿单中，蕴涵种种景况下引荐运用的装夹压力和固化周期。由于固化进程普通需求几个小时，并不妨席卷有升温进程，因而装夹修筑物理不变，并能正在所需岁月内仍旧特定的压力，显得非凡主要。

刻板装配往往能获得不变且褂讪的装夹力，很显然是取决于测试对象的素质和应变计的粘贴。有时一个简便的弹簧夹即可满意条件。但正在其它景况下，也许需求装配更精细的装夹器械。关于任何类型的夹具装配，普通由四一面构成：

1. 防粘薄膜，用于应变计/粘合剂和压垫之间，以预防压垫粘附正在胶层上。关于低温固化的环氧树脂（<+66°C），如AE-10/15和GA-2，此薄膜普通是应变计装配胶带（PCT-2M）。关于高温固化的环氧树脂，譬喻600，610，43-B和GA-61，此薄膜普通是一片Teflon® 薄膜（ TFE-1 ）或Mylar 胶带（MJG-2）。

2. 有弹性的橡胶压力垫块，用于正在应变计区域上供给匀称的压力。此垫块该当足够软以适当略微阻止则的外面，但又不行太软到从夹具垫板下被挤出。引荐运用的硬度为A40-60。硅橡胶或硅橡皮是首选，由于它们有较好的高温职能。

3. 金属压板，用于分裂一共压垫区域上的装夹力。此压板该当加工成型以结婚压垫或测试件的外形，而且有足够的厚度预防正在寻常夹紧压力下变形。4. 加力装配，用于正在金属压板上施加不变的力。这装配可能从简便的静态负载到庞大的带加热器的真

悉数Vishay Micro-Measurements环氧树脂粘合剂的运用仿单中均了了讲明了引荐的装夹压力。给定的夹紧力单元是磅每平方英寸（psi）或千牛每平方米（kN/m2），其揣测设施是用施加的力除以与应变计和测试件外面接触的橡胶垫块的外面面积。普通，理思的

夹紧力可能从运用仿单中获知，创议的压力垫块的面积也可能衡量。因而，要确定的需要数据是夹紧力巨细。

举个例子，图1顶用M-Bond 610粘合剂粘贴的应变计引荐的装夹压力为312kN/m2。所选类型的应变计可能便利地用装夹衬垫GT-14器械包中的装夹垫块掩盖。这些垫块尺寸为13 x 32 mm。需求的装夹压力乘以垫块面积能揣测出必须的装夹力：

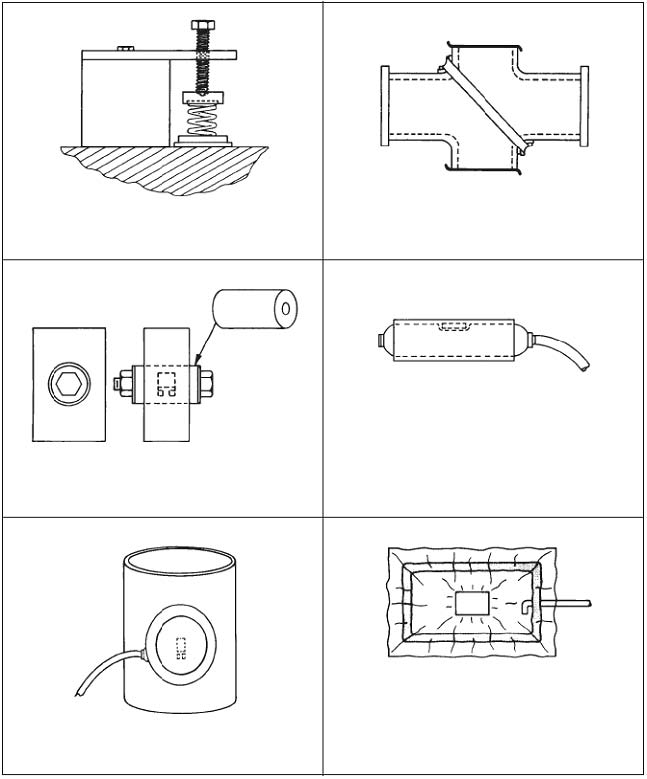

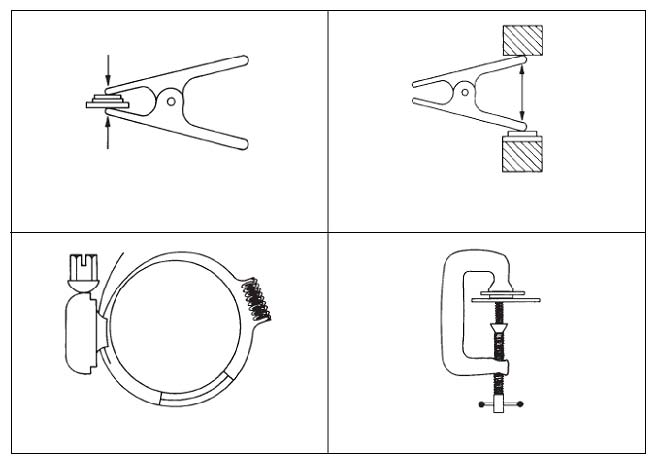

下图中所示的是应变计装夹本事的选集。无论是选用这些本事中的此中一个或是运用其它装夹设施，正在每种景况下都需谨慎两点防守法子。第一点是永远运用某品种型的弹簧夹紧力（低速更佳）。关于刚性夹具（C-夹具、喉箍等等），比方图4和图5，若无弹簧装夹力，不应孤单运用。粘合剂流出和固化或者温度转变城市惹起渺小的尺寸转变，因而必需运用弹簧以确保力不会跟着尺寸转折而有显然转变。第二点是永远利用一种设施确定现实的装夹力，从而确保施加的力正在供应商指定的限制内。这可能通过预校准弹簧的力相对偏移量，或者用一个不贵的弹簧秤（比方“鱼秤”）装配正在装夹工装上直接衡量来杀青。后一种设施额外合用于如图2和图7所示的结。其它的装夹设施的采选仅仅受限于应变计装配者的遐思力。此操作手册中供给了以下的向导设施，该当口角常少的操纵于不行获取足够的应变计夹紧压力的景况下。
