蓝牙低功耗（BLE）设置共运用40个信道，此中3个播送信道（37，38，39）和37个数据包发送正在1到36信道上。链道层数据包由四部门构成，如下图所示：

正在蓝牙低功耗发射模块安排完工之后，需求验证它发送数据音信的无误性。因而测试蓝牙低功耗发射机的数据构造，输出功率，调制特质和频率差错等目标是产物坐褥苛重的枢纽。

汽车胎压监测体例（TPMS）是一种对汽车轮胎气压、温度实行主动检测，并对轮胎很是状况实行报警的预警体例。胎压监测设置的信号要紧是FSK和ASK两种圭臬，因为涉及到汽车预警、安定驾驶等特质，因而对胎压监测设置发射机的信号质地、功率、调制特质等目标的测试尤为苛重，必然确保其正确性，才干真正杀青安定预警的功用。

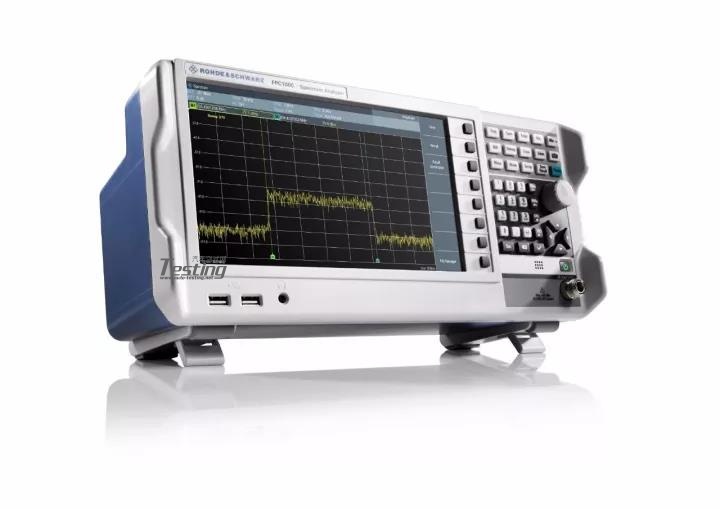

蓝牙低功耗和胎压监测产物本钱很低，因而经济型频谱分解仪更适合行为这类产物的测试设置。罗德与施瓦茨公司的FPC1000频谱分解仪与同级别仪表比拟具有优异的射频功能，性价比优异，适合行为对代价敏锐的蓝牙低功耗和胎压监测发射机测试仪器。

FPC1000——来自罗德与施瓦茨公司的经济型频谱分解仪，可认为客户供给蓝牙低功耗（BLE）及胎压监测（TPMS）设置的检测妥协码功用。

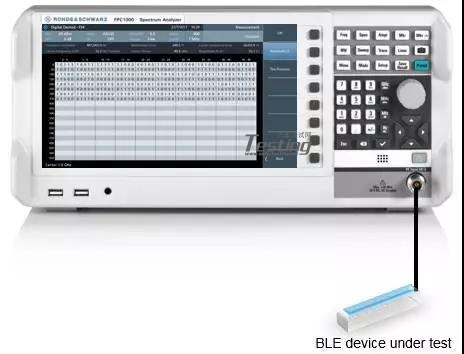

现实测试时，可能拣选把被测设置通过电缆贯穿至FPC或者通过天线办法实行测试。下图所示贯穿办法：

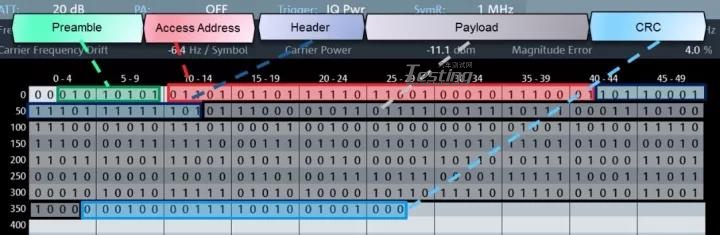

从FPC的解析结果-符号显示界面，可能看到区别数据包内部的数据实质。如下图所示，前8个比特是前导码，32个比特接入地点，16个比特头以及结果24个比特CRC校验，通过符号可能推断发射机是否适合安排圭臬。

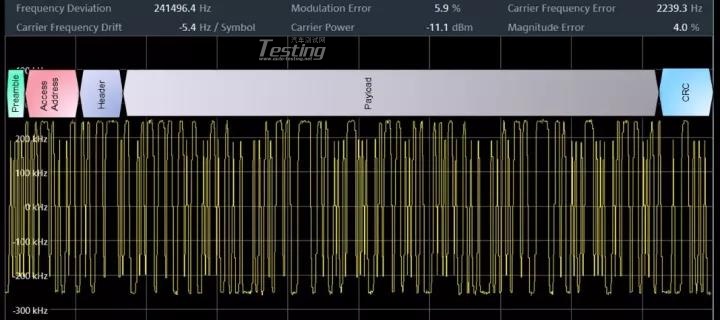

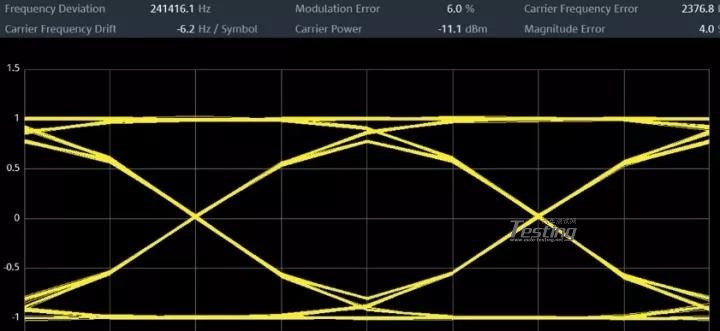

正在FPC的调制过错形式下，可能正在频谱形式下显示调制信号的频率过错、载波功率、载波频率偏移以及调制差错等参数。同时，FPC中还可能显示被测信号眼图，可能急速查看信号质地，如下图所示：
