无人驾驶汽车内行驶进程中获取外界境况讯息是车辆举办导航定位、途径经营及运动独揽的基础条件。起初对无人车境况感知所需传感器的特质和道理举办了先容，然后发挥了激光雷达和相机的标定步骤，并陈述了道道、行人、车辆、交通讯号及标识检测使命中的枢纽本事，同时阐明了各式传感器的上风与限制要求，陈述了各项枢纽本事的道理与步骤，从而对无人驾驶汽车正在境况感知周围的枢纽本事举办了归纳陈述。

自立行驶呆板人包蕴无人地面行驶车辆、无人航空飞翔器和无人水面/水下舰船，它们都具备自立对所行驶/飞翔/航行的境况举办感知和决断的才能，从而指挥呆板人行进并来到指定身分。

无人地面行驶车辆也称作无人驾驶汽车（简称无人车），因为近年来新型传感器的研制和呆板练习本事根源讨论的飞速繁荣 [1]，使得民用无人驾驶汽车的研制正在本事上成为能够。国表里的科研机构和企业纷纷进入智能汽车或无人驾驶汽车的研发队伍，个中极少机构称将正在异日五年内完成无人车的贸易化增添 [2]。

无人车的本事组织厉重分为境况感知、导航定位、途径经营和运动独揽四个方面 [3]。本文将周密对境况感知中的常用本事要领和枢纽本事举办讲明与阐明，并发挥所涉及行使到的各式传感器。

无人车内行驶进程中必要对境况讯息举办及时获取并管束。从目前的人人半本事计划来看，激光雷达对方圆境况的三维空间感知杀青了 60%~75% 的境况讯息获取，其次是相机获取的图像讯息，再次是毫米波雷达获取的定向方针间隔讯息，以及 GPS 定位及惯性导航获取的无人车身分及本身姿势讯息，终末是其他超声波传感器、红外线传感器等其他光电传感器获取的各式讯息 [4]。

激光雷达可获取境况空间的三维尺寸讯息。激光雷达行使远距测距本事，通过向方针发射辉煌而且阐明反射光来杀青间隔的衡量。有单线（亦称单层、二维）和众线（亦称众层、三维）两种激光雷达，众线雷达或许加众必然角度的俯仰，完成必然水准的面扫描。平常正在无人驾驶汽车上会联络两种激光雷达来完成失败物探测和指挥汽车安然通过道道的功用。

以德国 SICK 公司的 LMS511 单线激光雷达为典范代表 [5]，它或许发出一条激光束扫描某一区域，并依据区域内各点与扫描仪的相对身分返回由极坐标表达的衡量值即衡量物体与扫描仪扫描中央之间的间隔和相对角度。它可能设备众种角度辞别率和扫描频率组合。该雷达有众种数据传达体例，平常采用收集接口授输的体例，由上位机向雷达发送哀告，雷达依据哀告中的衡量央求搜求数据并返回给上位机。

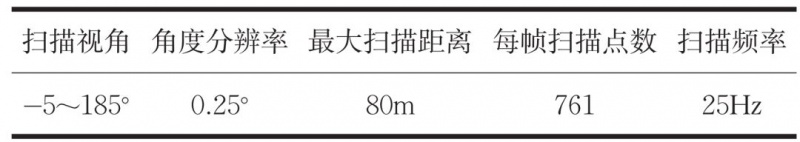

为相对角度值。为了降低数据返回速率，常用收集接口授输体例衔接上位机。SICK LMS511 可能依据必要设备分别角度辞别率和扫描频率组合，其参数如表 1 所示。正在无人驾驶本事中常行使众个单线激光雷达来协助完成地形重修。

众线条或以上的激光束动作探测光的激光雷达，目前以美国 Velodyne 公司的 HDL-64E S2 激光雷达为典范代表[6]，它发绝伦达 64 个激光束，一齐装配正在盘旋电机上，其程度探测限度 360° 笔直目标探测限度 26.8°。上位机通过串口衔接对其发送独揽敕令，通过基于 UDP 订定收集衔接返回数据。由于雷达 64 对激光发射器与接管器分为上下两层，传输数据也分为两一面。管束搜求到的数据修造几何模子，起初，因为激光器铺排身分分别，而坐标原点应正在统一笔直平面所以每一个激光器都有一组校准数据来协助修模。

)。激光雷达因其测距精度高、及时性好、抗作梗才能强等甜头，正在失败检测、道边检测、动态失败分类、跟踪、转移呆板人定位和导航中被广大行使。

1.2.1 单目相机无人车的境况成像是呆板视觉正在车辆上的运用，必要满意车辆行驶境况及本身行驶情景的央求。气象转移、车辆运动速率、车辆运动轨迹、随机扰动、相机装配身分等城市影响车载视觉。无人车使命中对图像质料央求高，不光正在图像输出速率上必要较高帧频，且正在图像质料上也具有较高央求。单目相机是只行使一套光学编制及固体成像器件的连气儿输出图像的相机。平时对无人车使命的单目相机央求或许对原本实际时调理光积分时刻、主动白平均，乃至或许杀青开窗口输出图像功用。此外，对相机光学编制的视场巨细、景深标准、像差欺压都有必然央求。值得一提的是以色列 Mobileye 公司的单目智能相机产物 [7]，它将图像管束及运算部件也集成正在统一相机产物之内，杀青诸如前向碰撞、行人探测、车道线偏离等检测功用，其机能正在同类产物中具有必然上风。

1.2.2 双目相机双目相机或许对视场限度内方针举办立体成像，其安排是修造正在对人类视觉编制讨论的根源上，通过双目立体图像管束，而获取场景的三维讯息 [8]。其结果涌现为深度图，再历程一步管束就可能取得三维空间中的景物，完成二维图像到三维图像的重构。不过正在无人车使命运用中，双目相机的两套成像编制未必或许完满对方针举办成像和特性提取，也便是说，所需方针三维讯息往往不行极端牢靠地获取。

1.2.3 全景相机以加拿大 Point Grey 公司的 Lady bug 相机为代表的众相机拼接成像的全景相机被用于舆图街景成像的图像传感器 [9]，它是由统统一样 6 个相机对上方和 360 度全周举办同时成像，然后再举办 6 幅图像矫正和拼接，以得到同时成像的全景图像。行使该全景相机的无人车可能同时得到车辆方圆境况的全景图像，并举办管束和方针识别。此外，行使鱼眼镜头的单目相机也能浮现全景图像 [10]，固然原始图像的畸变较大，但其谋略使命量相对众相机拼接体例较小，且价钱低廉，也发轫受到无人车周围的器重。1.3 毫米波雷达传感器毫米波雷达传感器是事务频率选正在 30~300 GHz 频域（波长为 1~10 mm，即毫米波段）的雷达 [11]。其上风正在于波束窄，角辞别率高，频带宽，藏匿性好，抗作梗才能强，体积小，重量轻，可测间隔远。固然没有激光雷达的探测限度大，但其较好的指向性和穿透力仍旧使其无法被激光雷达替换。依据衡量道理分别，毫米波雷达传感器可分为脉冲体例和调频连气儿波体例两种。

1.3.1 脉冲体例的毫米波雷达传感器采用脉冲体例的毫米波雷达必要正在短时刻内发射大功率脉冲信号，通过脉冲信号独揽雷达的压控振荡器从低频瞬时跳变到高频；同时对回波信号举办放大管束之前需将其与发射信号举办庄重远离。

1.3.2 调频连气儿波体例的毫米波雷达调频连气儿波测距体例的雷达组织简易、体积小，最大的上风是可能同时取得方针的相对间隔和相对速率。当它发射的连气儿调频信号遭遇前哨方针时，会形成与发射信号有必然延时的回波，再通过雷达的混频器举办混频管束，而混频后的结果与方针的相对间隔和相对速率相闭。

1.3.3 ESR毫米波雷达ESR（Electronically Scanning Rader）高频电子扫描毫米波雷达，正在其视域内可同时检测 64 个方针。该雷达的发射波段为 76~77 GHz，同时具有中间隔和远间隔的扫描才能。由于其硬件体积小且不易受恶毒气象影响等甜头，仍旧被运用于无人车周围，且正在商用上被广大运用正在汽车的自顺应巡航编制、汽车防撞编制等产物中。1.4 超声波传感器超声波传感器是操纵超声波的性子研制而成的传感器。超声波传感器的数据管束简易迅疾，检测间隔较短，厉重用于近间隔失败物检测。超声波正在气氛中传扬时能量会有较大的衰减，难以取得切确的间隔讯息，平常不独自用于境况感知，或者仅仅用于对感知精度央求不高的园地，如倒车雷达的探测使命中 [12]。2. 无人驾驶汽车境况感知枢纽本事无人车行使了众种传感器举办境况感知，将这些传感器装配于车辆固定身分后，必要对这些传感器举办标定。正在无人车行驶进程中，对境况感知的央求是极其众样和庞大的，动作一个地面自立行驶呆板人，其该当具备提取道面讯息、检测失败物、谋略失败物相关于车辆的身分和速率等才能。也便是无人车对道道境况的感知平时起码包蕴组织化道道、非组织化道道检测，行驶境况中行人和车辆检测，交通讯号灯和交通标识的检测等才能。2.1 传感器标定通过传感器标定来确定传感器输入与输出之间的闭联，从而杀青根源性的境况识别。

激光雷达与车体为刚性衔接，两者间的相对姿势和位移固定褂讪，为了管束数据的轻易性，必要把各个激光雷达的坐标系转化到团结的车体坐标系上 [13]。首前辈行对激光雷达外部装配参数的标定，然后通过雷达返回的极坐标数据完成单个激光雷达的数据转换，终末完成众个激光雷达数据转换。通过（3）完成基准坐标中的转化。

相机与车体也为刚性衔接，两者相对姿势和身分固定褂讪，相机的标定是为了找到相机所天生的图像像素坐标系中的点坐标与相机境况坐标系中的物点坐标之间的转换闭联。从而完成把相机采撷到的境况数据与车辆行驶境况中切实切物体对应。单目相机的标定厉重网罗对相机模子的修造和对物点坐标的转换 [14]。通过下式可能取得相机境况坐标系中的物点

轴上的值。(5) 疏忽实践处境中畸变的偏差。双目立体相机标定厉重网罗双目立体视觉模子修造、双目图像去畸变管束、双目图像校正、双目图像裁切等四个措施。

相机的每一个像素点和激光雷达的每一个数据点都对应着三维空间中独一的一个点，所以能完成激光雷达与相机的空间瞄准 [15]。个中有空间上和时刻上两一面数据的协调。空间上数据的协调通过下式完成：

是可睹光图像中投影点的坐标。确定式 (6) 必要 12 个参数，是以央求众次变动标定箱的遐迩和方位，使其身分尽能够平均分散正在图像辞别率的各个身分。时刻上的数据协调是为解析决传感器正在采撷数据时刻分别题目的步骤。通过 GPS 得到绝对时刻，给分别的传感器所纪录数据举办时刻戳标定。组织化道道检测是通过解析具有大白车道标识线和道道鸿沟的法式化道道的讯息来切确得到本车相关于车道的身分和目标 [16]。

2.2.1 组织化道道的常用假设因为各地的道况都有必然的区别，是以只可供应一个简化的道道场景。所以修造了道道形式假设、道道宽度和道道平整假设、道道特性相仿假设、感趣味区域假设等，有助于识别组织化的道道。

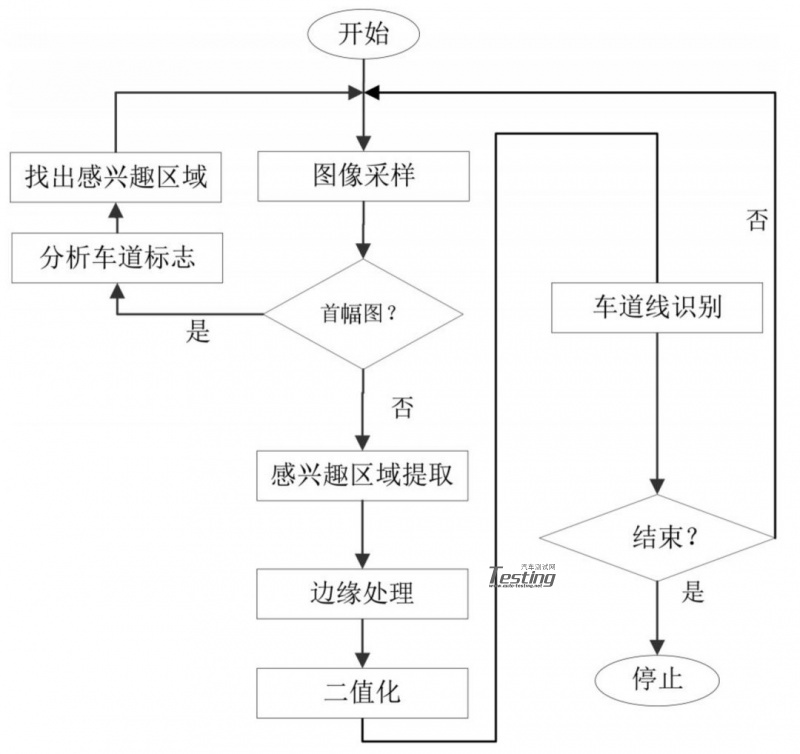

正在官方同意的行业法式下，组织化道道的安排和修筑都比力轨则，有鲜明的分辨道道和非道道的车道线。正在视觉导航编制中，操纵距相机不远方的车道线目标转移不大，即曲率转移很小的假设，近似用直线来拟合车道线。
