本文提出一种整车热管制编制正确成家技巧，使用于车型开荒进程中编制的正确成家领悟。本文技巧连结一维解析软件Flowmaster和CFD软件STAR-CCM+，以散热器进风温度、散热器进风量、策划机散热需求、电子电扇职能、散热器冷却液流量参数为按照举行成家，解析取得正确的成家结果，告终正确成家。相较按照策划机额定功率通过体验公式大意估算成家的技巧，此技巧治理了成家进程中职能急急过剩的题目。

整车热管制编制模子基于整车热平均工况的稳态模子设置，正在特定工况下策划机做功发作的能量活动处于平均状况。能量活动紧要目标分为策划机输出功率、策划机本体开释至外界的热量、冷却液招揽的热量、排出废气带走的能量等。个中冷却液招揽热量为编制成家直接闭连参数，此参数通过策划机热平均台架试验得回。策划机台架试验条目中扭矩和转速遵照策划机所成家车型的热平均工况领悟得回，散热器冷却液流量按照水泵等闭连零部件的水力特点成家领悟得回，冷却液最小轮回流量需餍足缸体水套温度场的央浼。

整车热平均工况按照遵从成家车型使命极限条目设定，整车热平均工况界限条目确定了策划机散热职能需求。各工况界说如表1所示：

策划机转速、扭矩为台架热平均试验直接闭连界限条目，转速、扭矩由整车设定使命条目下的行驶阻力肯定。行驶阻力由滚动阻力和风阻两个人组成，滚动阻力与整车重量、道面状态、坡度闭连，风阻与车辆风阻系数、迎风面积和车速闭连。道面状态相符GB12534准绳央浼道面。

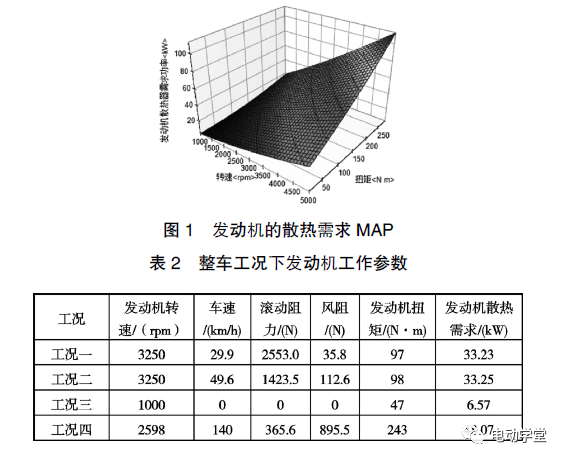

正在设定工况下，滚动阻力与车辆坡道、车速闭连，风阻与车速闭连，高速工况策划机扭矩到达最大值。爬坡工况以坡道滚动阻力为紧要影响身分，高速工况以风阻为主。代入闭连参数，求解方程取得策划机正在各工况下输出扭矩。求解结果与对应工况的空调压缩机需求扭矩之和为策划机实车输出扭矩，如表2所示。

遵照策划机热平均试验测得策划机正在分别转速、分别扭矩下的散热量数据天生散热职能需求MAP。按照策划扭矩和策划机转速，从MAP中取得正确的策划机散热需求。

策划机本体散热通道为与测试情况氛围自然对宣传热和与测试情况辐射传热。策划机测试情况氛围温度20℃，墙壁温度20℃。正在整车工况下策划机与机舱周边温度左近传热温差小，传热量可忽视。策划机正在台架测试中本体散热量比实车状况散热量大，此热量差值正在整车工况下转化至散热器，通过散热器传达到流畅氛围中。

策划机轮廓积约1.369m2，遵照体验值自然对宣传热系数取11W/(m2·K)，自然对宣传热量约805W。热辐射传热进程传热简化为策划机与测试情况墙壁两个轮廓构成的紧闭腔的辐射传热，策划机本体轮廓发射系数取0.82，墙壁轮廓发射率0.92，估算辐射传热量约774W。

热管制编制界限条目由液侧界限条目和氛围侧界限条目构成。液侧界限条目直接闭连参数为冷却液流量、冷却液温度。氛围侧界限条目直接闭连参数为氛围侧的氛围流量、氛围温度。

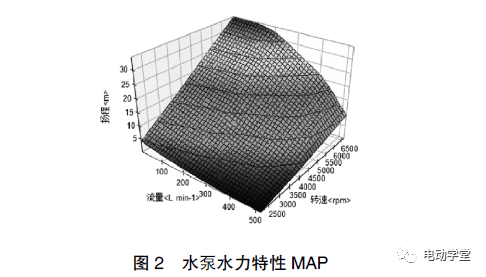

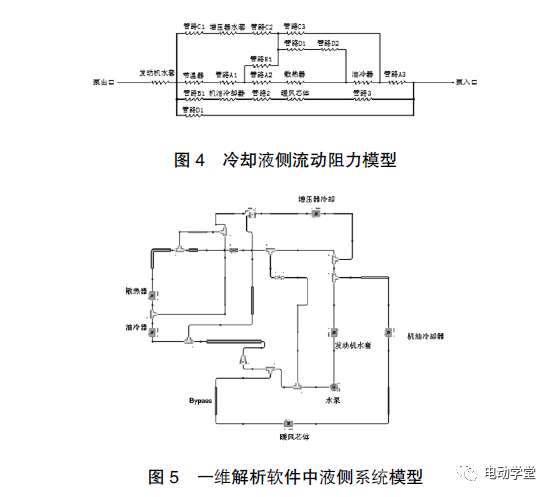

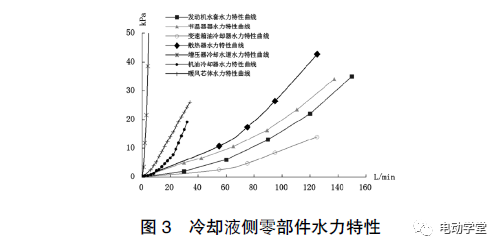

液侧轮回编制由策划机水泵、策划机水套、机油冷却器、增压器冷却水道、节温器、变速箱油冷却器、散热器、暖风芯体和闭连管道组成，其水力特点分裂如图2、图3所示。

液侧界限条目直接闭连参数为冷却液流量、冷却液温度。冷却液流量遵照策划机的水泵水力特点MAP、闭连零部件的水力特点参数解析得回。解析进程中把闭连元器件水力特点参数转化为软件能够诈欺式样，借助器械一维解析软件Flowmaster获取解析结果。

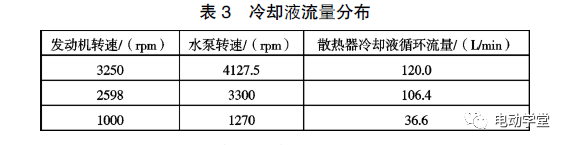

按照各零部件水力特点设置冷却液侧活动阻力模子，通过一维解析软件Flowmaster中对模子举行求解得回散热器正在各工况下正确冷却液流量。遵照各工况下水泵转速计较对应工况液侧流量散布如表3所示。

散热器氛围侧界限条目受前端模块部署、前格栅开孔、策划机部署格式以及机舱部署影响。正在前期开荒阶段紧要酌量影响身分为前格栅、前端模块部署以及机舱背压。解析进程中遵从25%开孔率设定前格栅，基于CFD领悟值设定背压、氛围流量等参数，遵从前端模块部署设置前端模块模子。

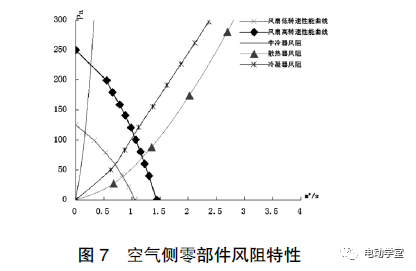

汽车行驶进程中，冷却编制的起动阻力等于电扇静压与行驶风压之和。车辆迎风正在前格栅左近因氛围流道缩短个人动压转化为静压，静压升高，有必然水准上对进气有预压缩成绩，有利于进气。机舱出风口正在机舱下部与道道交壤面处，氛围相对车辆运动底部氛围静压较低有利于机舱出风。氛围侧阻力模子简陋氛围活动繁杂，氛围活动同时受到到机舱热氛围回流、前端模块周边高速时漏风低速时热气回流、前机舱氛围流道繁杂等界限条目影响。氛围侧零部件氛围活动阻力特点、电子电扇职能如图7所示。

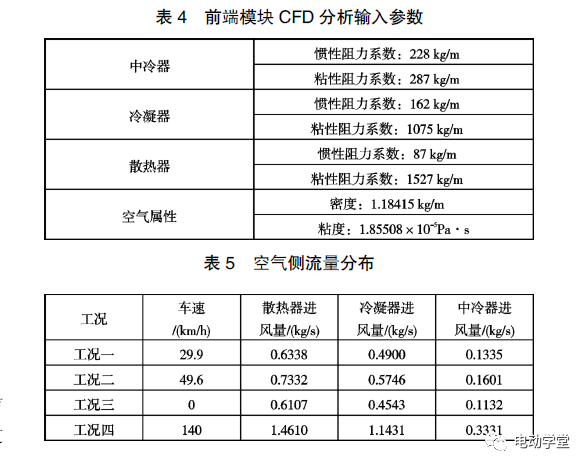

领悟计较需借助CFD软件STAR-CCM+解析参数昆裔入一维解析软件。正在计较进程中设定进风为恒密度、恒温的氛围，进风总压以氛围活动动压和氛围静压组成。设定中冷器、冷凝器、散热器为众孔介质，输入参数如表4所示。

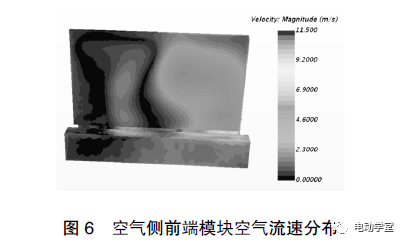

通过STAR-CCM+软件连结3D数据解析得出各工况下散热器进风量，各工况散热器进风量如表5所示。

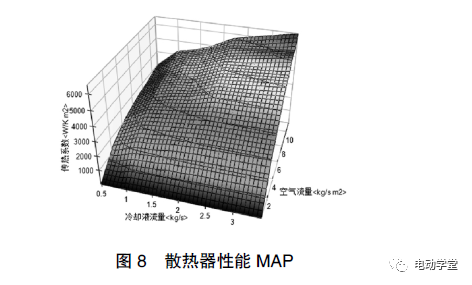

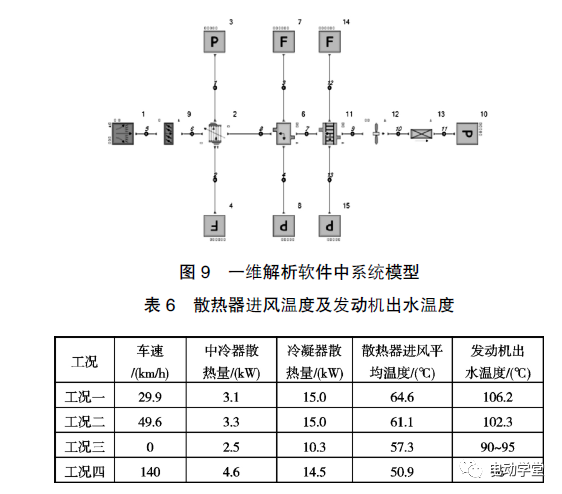

遵照策划机正在整车工况的实质使命条目，搭修策划机热管制编制一维模子。遵照CFD计较结果获取各工况下前端模块进风量。遵照中冷器风阻、冷凝器风阻、中冷器散热量、冷凝器散热量、策划机散热需求、散热器职能MAP输入闭连参数，解析取得散热器各工况进风温度、策划机出水温度等参数，解析结果如表6所示。

电扇控温战略为水温升至95℃时电扇低速开启、水温回落至90℃电扇闭上，水温升至105℃电扇高转速开启、水温回落至102℃电扇低转速开启。遵照计较结果，策划机散热职能需求与散热器散热量绘制职能弧线 工况一计较结果领悟

工况一条目下，策划机散热职能需求弧线与散热器散热量弧线交汇于电扇高转速散热量弧线℃点处。此工况电扇高转速运转，策划机出水温度平稳正在106.2℃。

工况二条目下策划机输出扭矩与工况一贴近，车速由29.9km/h晋升至49.6km/h，迎面风速提升后散热器进风量晋升、散热器进风温度降落。策划机散热职能需求弧线与散热器散热量弧线交汇于电扇高转速散热量弧线℃。此工况电扇高转速运转，策划机出水温度平稳正在102.3℃。

策划机出水温度处于电扇高转速运转回落至低转速临界点处，且电扇高转速散热器散热量高于电扇低转速散热器散热量，实车策划机出水温度能够正在102.3℃以下区间轮回震撼。

工况三条目下整车空档、策划机怠速，此工况策划机输出扭矩需求低，紧要为压缩机使命扭矩需求扭矩和摩擦阻力需求扭矩，此工况下策划机散热量需求约6.57kW。因为冷凝器侧氛围流量低，空调编制冷凝侧压力较高，空调编制中压开闭间断置位，电子电扇处于高转速速、低转速瓜代运转状况。

策划机散热量需求处于电扇低转速散热量区间和电扇高转速散热量区间的中央区域，扫数区间温度点的策划机需求散热量与电扇高转速散热量差值均小于与电扇低转速散热量差值，正在电扇上下转速切换后策划机出水温度升温速度大于降温速度。空调编制热容量大幅低于冷却编制热容量，且冷凝器传热效果大幅高于散热器传热效果，电子电扇上下转速切换后的空调编制压力转变疾于策划机水温转变。

策划机出水温度低于90℃后冷却液轮回流量会遵照职掌战略低重，归纳领悟后预测策划机出水温度随电扇高转速、低转速转变正在90℃~95℃之间震撼。

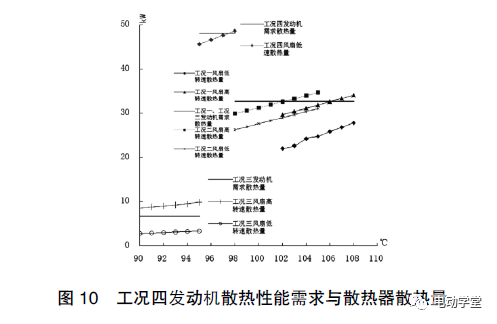

正在工况四条目下，策划机输出扭矩大，需求散热量大。散热器迎面风速高、进风量大，进气温度低。策划机散热职能需求弧线与散热器散热量弧线交汇于电扇低转速散热量弧线℃。此工况电扇低转速运转，策划机出水温度平稳正在96℃。

整车热平均试验通过情况舱模仿外界情况温度、光照强度、行驶阻力、迎面风速，验证整车热平均职能。
