应力时候过程显示树立闭节字：应力时域信号种别：nCode DesignLife软件应用 nCode DesignLife 基于经典的疲惫五框图完工虚拟疲惫仿线所示。古代的准

nCode DesignLife 基于经典的疲惫五框图完工虚拟疲惫仿线所示。古代的准静态疲惫理会经过是将图1中Loading history与Geometry相勾结，叠加取得应力时候过程数据，对其举办雨流统计，勾结Material Data打算每个应力轮回的毁伤值，最终线性累积取得模子的总毁伤结果。个中Loading history与Geometry相勾结的经过如图2所示。正在软件实践实施理会的经过中，应力时候过程数据动作中心量，默认是不成睹的。为了更好地分解疲惫理会的实质，nCode DesignLife供应了将应力时候过程数据输出的树立选项。本文将完全先容若何树立并输出显示自便单位或节点的应力时候过程数据。

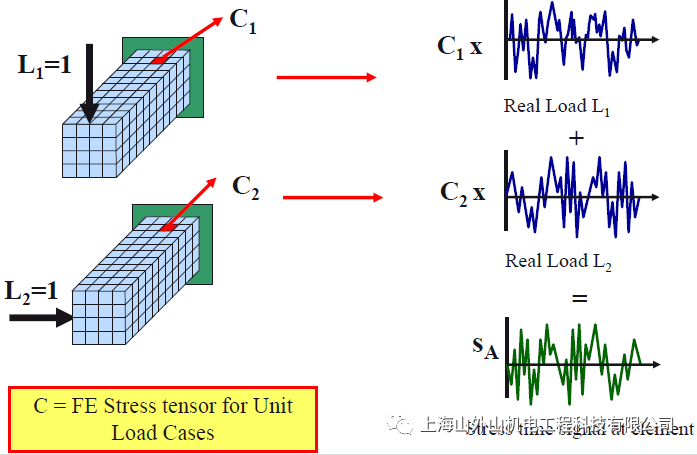

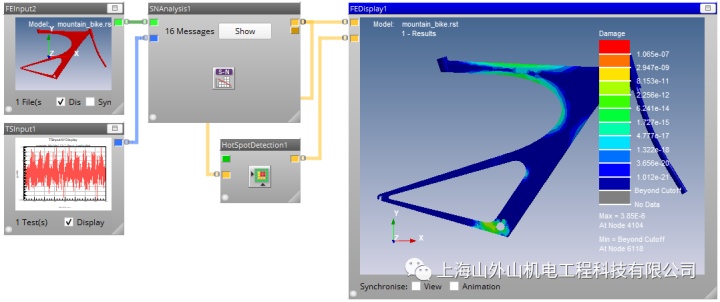

图2 准静态理会应力叠加经过参考DesignLife Worked Examples [1] 搭修老例的SN理会流程，如图3所示。从FEDisplay里能够读取到毁伤最大值为3.85E-8，发作正在编号为4104的节点上。下面探索若何提取节点4104的应力时候过程数据。

新修理会轮次右键SNAnalysis从下拉菜单落选择Advanced Edit…，如图4所示：此时仍然有了一轮理会（Run1），该轮理会用于完工集体组织的SN理会。右键单击左侧菜单中的Analysis Runs从下拉菜单落选择Add Analysis Run增加新一轮理会（Run2），如图5所示。

复制资料参数Run2理会也需求界说资料疲惫参数。因为Run2与Run1理会对象一致，资料参数界说需求确保相同。左键单击Run1中的MaterialMap按住不放将其拖动安顿正在AnalysisDefinition2上，就能够正在Run2中完工资料参数的复制，如图7所示。

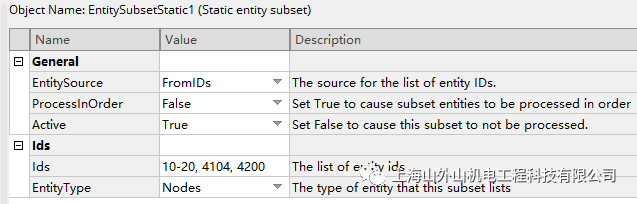

提防事项当输出宗旨是众个单位或节点的应力时候过程数据时，EntitySubsetStatic1里树立规定如下：不贯串的单位或节点用逗号分开，贯串单位或节点中心用相接号间隔，如图10所示。

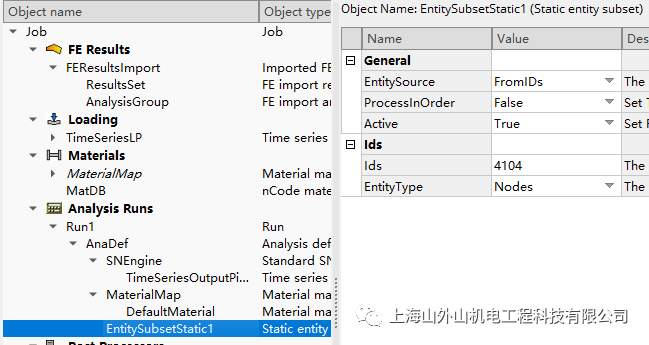

图10 众个节点界说树立指定单位或节点的应力时候过程数据树立也可界说正在Run1中，如图11所示。此时表现Run1只理会指定单位或节点的疲惫毁伤，并将其应力时候过程输出，如图12所示。
