电池的电量推测和电池的平衡以及电池的充放电机能目标都是电池使用于各界限的紧要钻探课题，这些实质的精准盘算离不开电池模子。目前常用的电池模子有：神经搜集

电池的电量推测和电池的平衡以及电池的充放电机能目标都是电池使用于各界限的紧要钻探课题，这些实质的精准盘算离不开电池模子。目前常用的电池模子有：神经搜集模子、热模子、电化学模子、等效电途模子等，此中使用最通常的是等效电途模子。等效电途模子便是利用电压源、电容、电感、电阻等简易元件的串并联组成的搜集来等效现实电池的外特征，如Rint模子、Thevenin模子、PNGV模子、Universal模子、RC模子等。

图中：R0为等效欧姆内阻；R1、C1辨别为电化学极化电阻和电容；R2和C2辨别为浓度差极化等效电阻和电容；Uoc为开途电压

以两个极化电容两头的电压为形态变量，以负载电流IL为输入变量，端电压UL为输出变量筑树形态方程和输出方程如下：

混淆脉冲功率特征测试是2003年楬橥的《FreedomCar功率辅助型混淆电动车电池测试手册》中的一项实质，它被用于再现动力电池脉冲充放电机能。它的根基思念是利用一个周期性的脉冲对电池举行放电、充电、静置，这就相当于正在UL端接上一个可变的负载，它可能杀青恒流充放电的工况同时还可能纪录端电压UL随功夫的变动弧线。电途的根源常识告诉咱们，只要当电途中的电流产生变动时，咱们才调通过端电压弧线占定电容或电感的存正在，要是利用一个恒定的电流鞭策的话，电途抵达稳态的岁月是不行占定电途是否含有电容的。

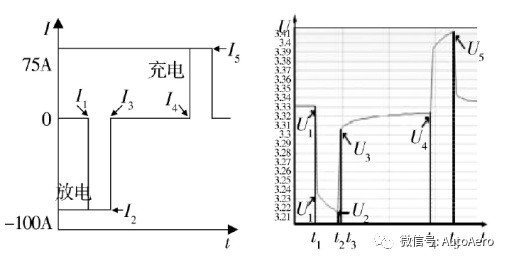

窥察端电压随功夫的变动弧线不难挖掘，两个功夫间隔内均蕴涵阶跃段（如t1电压的阶跃）和腻滑的过渡段（t1-t2功夫电压的滑润过渡），闭系电阻和电容的特征可能得出：阶跃段是欧姆内阻R0酿成的，当电流从0变为100A时，欧姆内阻两头电压产生突变，导致外电压有一个透露阶跃的压降，于是R0=deltaU/I (deltaU=U1-U1’，I=100A)；电压腻滑过渡段是两个RC闭节酿成的。电容两头电压一样来说是不行产生突变的，凭据电容存储能量公式W=1/2CU2，电压的突变会酿成能量的突变，而能量的突变意味着功率正在刹那抵达无限大，这正在现实经过中不或者产生。以是，当咱们正在电途中输入一个恒定的电流时，电容会有一个迟钝充电的经过，经过中电容两头电压透露指数增加，这会酿成端电压UL的指数消浸，也便是t1-t2功夫内端电压的消浸。咱们也可能正在其他的功夫段内得出相似的结论。
