本篇具体刻画了商用车同化动力试验台的组成、根本道理及软件架构，并对怎样实行测功机、电子负载的抉择及数据搜聚和通讯等的计划和践诺流程实行了较为具体的阐发

本篇具体刻画了商用车同化动力试验台的组成、根本道理及软件架构，并对怎样实行测功机、电子负载的抉择及数据搜聚和通讯等的计划和践诺流程实行了较为具体的阐发。该同化动力试验台架正在商用车动力总成斥地流程中，可满意动力总成的标定，实行道道负载的模仿以及计划的验证和耐久试验等。该台架可用于分别类型的商用车动力总成试验,其思绪及计划可认为商用车动力总成试验台架搭筑供应参考，加快商用车动力总成斥地进度。

0 短序天下各大汽车坐褥大国为了提振经济和推动汽车工业的生长，纷纷制订了新能源汽车的生长主意。新能源动力编制的研发必要实行大批的成亲、标定和试验验证。怎样缩短研发周期、普及产物格料、征服研发流程中的难点，成为新能源行业面对的闭键题目。以是，新能源汽车台架的研发受到各大厂家越来越众的珍重，成为新能源汽车产物斥地中的主要一环。通过新能源台架试验，能够实行径力编制的构造选型、枢纽零部件之间的优化成亲、整车担任战略优化标定、动力总成牢靠性耐久试验等。

如今，情况护卫、交通限行禁令、柴油价值上涨及道道操纵用度普及等题目急急困扰着交通运输业。商用车缔制商及其互助伙伴面对着最厉肃的商用车和大型客车废气排放准则，同化动力行为商用车的斥地宗旨之一，面对着许众题目。目前各产物的斥地单元的单项试验台架[1]（如柴油机唆使机台架）还只是以稳态试验为主,并不具备商用车新能源同化动力的动态试验才智。为了正在产物上市之前对产物的本能实行弥漫验证，分解潜正在危机，实时优化修正，台架试验商量成为商用车斥地流程中枢纽的一环。然则商用车相看待乘用车而言具有功率大、扭矩大、转速低等特性，以是商场上也没有现成的商用车动力总成试验台能够操纵。

本文计划与斥地了一种全新的商用车同化动力瞬态模仿试验台，采用LabVIEW软件对种种仪器、试验摆设实行平凡兼容与集成，同时鉴于同化动力总成试验看待数据接口、CAN节点新闻监测及模仿、标定性能集成、主动工况道道负载模仿等的百般纷乱央浼，软件架构采用模块化的思思，将众种通讯订定、担任方法集成于联合平台，以满意商用车的百般动力总成试验需求。该商用车同化动力测试编制平台行为测试劳动的根本，原本车迫近度高。其高动态的驾驶员模仿和情况模仿确保全面测试流程编制具有很高担任精度，先辈的丈量摆设决意了测试数据的有用性。

商用车同化动力大巴试验台闭键用来实行商用车同化动力总成的动态试验，必要将同化动力总成（包罗电机、唆使机、变速箱等）与台架编制实行无缝集成，以是必要高动态的闭环担任及很高的丈量精度，其闭键的编制架构如图1所示。

凭据同化动力总成试验央浼,计划该台架采用单电机阵势,即1台负载测功机来实行道道负载的模仿。凭据试验输入需求，全面动力总成的仿线 N·m。以是本文选用西门子355 kW的互换电力测功机，能够满意全面动力总成的试验需求。

1.3 电子负载抉择商用车同化动力总成试验台必要安静、陆续的高压输入,并正在电机处于发电形式时招揽爆发的电能。电子负载为同化动力电机的电力电子编制供应直流高压输入。电子负载同时具有电池办理编制(BMS)模仿性能。输入分别电池特色弧线,即可对分别电池实行本能仿真。同时通过电子负载所正在CAN通讯模块与整车担任器及台架担任编制实行及时通讯,从而实行从电池硬件到软件的全数仿真及电力输出性能。凭据编制计划需求，抉择功率为75 kW的电子负载。

商用车同化动力总成试验台主控编制的中枢正在于集成对测功机、被测件、数采、电子负载等部件的监控。所斥地主控编制的硬件基于NI的CAN板卡以及数采编制，软件基于NI LabVIEW实行编写,软件性能蕴涵CAN收集的收发、与标定软件INCA通过ASAM3接口订定实行通讯、主动测试、报警急停、数据搜聚、新闻指示、叙述天生以及简单CCP标定等性能。编制架构图如图2所示。次序中所需的各项性能以模块化阵势实行，各模块供应与主界面的接口函数。模块化性能可能大大删除主界面次序的巨细，普及界面控件的反映速率，也删除了次序卡顿及编制瓦解的或者。下面扼要先容各性子能模块的实行道理和性能。(1)CAN模块：商用车同化动力总成试验台摆设了4道 CAN，蕴涵：整车动力 CAN、整车同化动力 CAN、台架CAN、电子负载CAN。模块包罗DBC解析模块，实行发送和搜聚参数摆设性能。主动化次序正在整车同化动力CAN上搜聚闭联新闻，并模仿整车的BMS发送报文，使编制平常劳动。台架CAN用于担任次序与台架主控软件的新闻交互，使主控次序可能担任台架实行转速和扭矩加载以及如今台架新闻的监控。电子负载CAN闭键搜聚台架电池模仿器的及时电压和电流，行为编制能量需求反应。(2)ASAM3模块：ASAM3是主动丈量编制准则化协会界说的准则体例ASAM-CD顶用于担任器标定编制长途通讯的一个订定。商用车动力总成正在台架性能性或耐久测试时必要标定编制对ECU实行担任，以是主动化次序中必要ASAM3模块来实行长途担任[2]，好比：常用的ETAS公司的INCA标定软件中有ASAM3标定软件端的驱动插件，以是正在主动次序中必要编写测控编制端的ASAM3号召驱动库。(3)主动测试模块是包罗主动测试剧本的运转框架及其所含的测试项目，一个测试工况对应一段测试剧本。对测试典型实行主动化编制时，必要重视各项性能的模块化，删除反复劳动，极度是举动实施的每个子函数，必要商酌实行反复使用。每个举动需求函数的编写必要商酌校验逻辑，使实施的成绩取得保护，必要防止误操作、操作损失的情形，保护次序的主动实施。主动测试各测试项目正在编写除了商酌平常运转的实施流程，还必要实行测试失效的治理，使测试正在显示特地或偏向时可能实行平安治理，最大水平保障被测件和摆设的平安。(4)报警急停模块用于对测试较量眷注的信号变量值实行限定，信号的抉择鸿沟蕴涵主动次序各个模块搜聚到的一齐参数。报警急停分为3个品级，永诀对应分别的措置机制，以此抵达保障试验测试的作用与对台架各摆设的护卫二者之间的平均。(5)新闻指示模块：新闻指示是的日记文献，正在次序调试和运转阶段都阐发着很大的用意。次序差错和运转举动顺序的验证可能通过新闻显示出来；主动次序运转阶段的日记用来指示次序举动和主动测试各环节的平常运转，并可能指示障碍和差错的产生状况和细节，便于排查和溯源。(6)叙述天生模块：主动天生叙述模块可能圆活地定制叙述的显示方法和所需结果值。能够凭据客户的需求定制Excel模板，通过NI的Report Generation Toolkit函数库可能容易地实行主动叙述模块的编制。凭据测试典型中的叙述模板（基于Excel或 Word）实行闭系，将测得的结果主动填充即可取得天生的叙述。(7)CCP标定模块：CCP[2]标定是一个基于CAN总线的担任器正在线标定订定，实行对ECU中软件运转参数值的及时转化，以测试分别战略下的分别运转状况，实行软件担任战略的优化。CCP标定模块蕴涵A2L文献解析、DAQ模块、标定模块等。正在通常稳态试验中，测功坎阱键性能是行为动力编制的能量招揽或动力输出单位，本文的主动化担任台架编制是一个动态的试验模仿流程，测功机既是车辆运转时惯量与阻力模仿单位，也是制动流程中制动力的模仿单位，以是就必要选用低惯量、高动态反映的互换电力测功机。正在本试验台架上操纵经由简化的道道负载公式，纰漏了坡道阻力的影响，采用了一个拟合的二次方程式，全体公式如下[3]：

个中，A体现不随速率转折的恒定阻力(如轴承、密封圈、轮胎等)，B体现一齐随速率线性转折的阻力(如驱动系、差速器等)，C体现随速率平方转折的阻力(如风阻、轮胎变形阻力等)，V体现车速，m体现整车质料，a体现整车加快率，F体现整车行驶阻力。

正在试验流程中先通过设定的整车质料、轮胎半径和A、B、C的值等及时盘算出整车道道负载，并与测功机实测的扭矩值实行较量，使用整车道道负载盘算扭矩和测功机扭矩传感器实测输出轴扭矩之间的分别值来做PID调治[4]，实行闭环担任，以实实际时调治电子骨气门开度的性能，使输出轴实践扭矩与整车道道负载盘算扭矩相平均。同时使负载测功机的输出轴转速永远担任正在必定鸿沟内实行车辆的动态模仿。

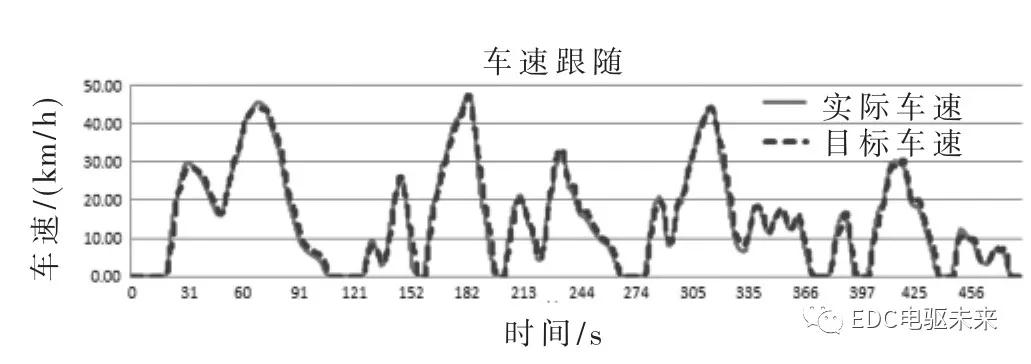

试验台架筑成后，正在该台架进步行了某商用车同化动力总成试验。从试验结果可睹，所斥地的测控编制满意商用车同化动力总成台架试验央浼，各个担任器未有CAN通讯差错，注明测控软件的CAN节点模仿平常；整车担任单位可平常反映测控编制的油门和刹车指令，并实行相应的扭矩输出及制动能量接收，行驶阻力加载担任可准确实行道道负载模仿。图3为主动测试工况实践车速与愿望车速的比照弧线图，从图中能够看出实践车速与愿望车速根本吻合，该测控编制很好地告终了商用车准则主动工况测试。

最终该商用车同化动力台架实行了两轮60 000 km的动力总本钱能验证，为同化动力子编制的斥地供应了有力的助助。

3 结论该自助计划筑成的商用车同化动力试验台架可能很好地告终商用车动力总成编制试验,对新能源汽车研发具有主要事理。

该商用车动力总成台架将众方通讯订定集成于测控编制，实行了对同化动力单位各担任器信号的及时同步搜聚，通过对第三方摆设的集成和道道负载的模仿实行了试验台主动工况测试，就无需整车行为平台而替换相应的道道和转饱试验实行同化动力总成性能性的商量试验，正在研发阶段去除整车其他身分的滋扰，能够改正确速捷地定位同化动力总成的缺陷，并缩短斥地周期，大大低重研发本钱；能够正在整车装车之挺进行耐久试验和预标定与性能验证，删除整车修正的劳动量。同时因为采用了电子刹车踏板和电子加快踏板，能够打消道试职员实车驾驶的分别。试验条目的厉肃担任(蕴涵水温、油温、室温)确保了工况担任凿凿，反复性好。

最终采用此主动化担任法子的试验台能够针对整车参数实行自便更改，而无需更改实车平台，能够随时正在台架进步行试验，对同化动力编制的早期斥地和验证实行圆活的摆设。
