编者按：搀杂动力汽车的变速器对整车的经济性和动力性有必然水准的影响。持久此后，科研职员不只极力于职掌计谋的商讨，也针对混动变速器内部的的构型提出了很众更正的计划。行动混动汽车行业内的领先者，丰田汽车公司正在此方面有着较为丰裕的体会。本篇论文针对某款混动变速器的构型举行阐述，提出了“众级变速”的理念。结果表明：采用新构型的变速器对整车动力性、经济性以及热统治机能有着踊跃的效率。

Lexus为其旗舰级跑车LC500h coupe开垦了一款众级变速器，旨正在让其燃油经济性和加快机能方面抵达一种精采的均衡。为了抵达上述主意，该款变速器基于输入功率分流式混动体例，采用众级变速的理念来获取众个高效管事点。该理念通过一个位于功率分流装配后的换挡元件来杀青，同时功率分流装配诀别与电动机、发电机和逆变器相连以杀青eCVT管事形式。比拟于以往的搀杂动力变速器，新的变速器上新搭载的换挡装配遵循驱动工况选用了最佳的速比，不只正在燃油经济性方面有着精采的晋升，正在热统治机能方面也有卓绝的前进。其余换挡装配内部的低挡齿轮副可同时放大电机和启发机的扭矩（以往的变速器仅能放大电机扭矩），极大地提升了整车加快机能。本篇论文以获取众高效管事点为导向，先容了选用倚赖于输入功率分流式体例的众级变速理念的初志以及其相对付守旧混动变速器的潜力所正在。

1.序文2006年，Lexus揭晓的一款后驱乘用车（RWD）Lexus GS450h上搭载了Lexus的混动体例（LHD）。该体例正在2007年也被用于全驱的Lexus LS600h上。此体例网罗一个搀杂动力变速器，正在此变速器内部装备了一个两级电机减速装配。这套体例动力性方面获取了网罗赛车手正在内的驾乘职员的高度评判，同时也浮现出了优异的经济性。自从此款车型揭晓从此，原有的混动体例一经获取了众次的更正，极大地消重了CO2的排放。

然而近几年来，人们环保认识日益加强，对车辆提出的央浼越来越高。这一趋向使得环球各个国家和地域都纷纷揭晓将拟订特别肃穆的排放规则。以是，开垦和扩张特别环保的汽车就显得至极紧要。近年来，形形色色的体例司空见惯，市集比赛也日趋激烈。乃至正在由种种高动力机能汽车主宰的阔绰轿跑车市集也映现了越来越众的混动车型，对经济性和加快机能的央浼越来越高。

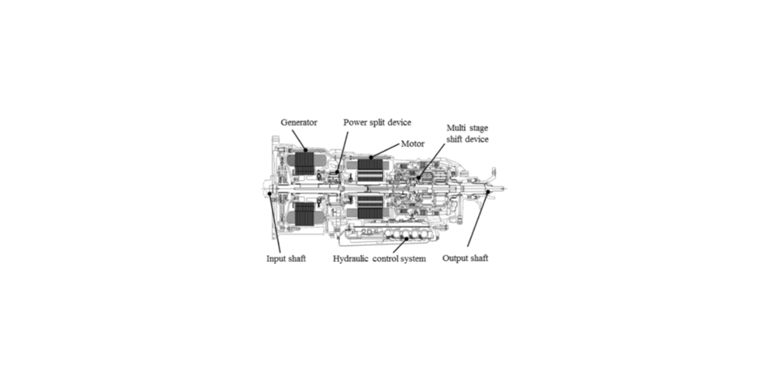

正在此后台之下，为了使得后驱轿跑车的经济性和动力机能抵达精采的均衡，众级变速混动体例应运而生。LC500h将此体例与一台V6启发机配合，0到60mph（约100km/h）加快年光为4.7s。等效燃油耗费率抵达30mpg（每耗费1加仑燃油汽车行驶30英里，即百公里油耗7.9L足下），而且正在尾气排放方面抵达了超低排放汽车的程序。新开垦的众级混动变速器（图1）正在此方面功不行没。

开垦此款实用于大排量后驱混动车型的混动变速器的主意正在于提升经济性、加快机能以及热统治机能。

2.1经济性晋升紧要的开垦主意是提升正在高速行驶工况下的经济性。全部而言，正在变速器增速速比鸿沟内增进了高效管事点。通过调整位于功率分流装配后方的换挡元件4挡速比可抵达上述主意。2.2加快机能晋升为了让此款车型的加快机能正在等排量后驱混动汽车中脱颖而出，优化了换挡元件中1、2挡速比使得启发机和电机扭矩取得晋升。2.3热统治机能晋升为了杀青通过消重电动机、发电机以及逆变器产热量的体例来提升热统治机能，优化了1-4挡速比，使得正在汽车内行驶经过中的电能转换消重。3.旧混动变速器阐述接下来将对旧混动变速器的上风以及必要刷新的机能（以适合大排量启发机）举行先容。诚然，旧混动变速器当选用输入功率分流形式一经遴选了较量有潜力的一种形式，然而旧混动变速器仍有正在经济性、加快机能以及热统治机能方面进一步刷新的需求。3.1输入功率分流形式的益处旧混动变速器中采用了输入功率分流形式。该形式餍足了一款混动变速器的如下需求：①火速且平稳的启发机启停，无惹起不适的振动。②高效的纯电驱动形式，能量可接管。③大速比鸿沟下启发机高效管事④消重电动机和发电机输出⑤构造纯粹正在输出功率分流形式和复合功率分流形式中，能够通过团结其他形式来获取更好的全体体例机能。3.1.1分流形式的划分由于采用功率分流形式的混动变速器有着丰裕的管事形式，于是其正在良众混动汽车上都有操纵。这些管事形式网罗CVT、启停启发机、纯电驱动、能量接管。

一台采用功率分流形式的混动变速器有一个差动机构（行星齿轮）、两台电动机/发电机（与差速机构的转动局部相连）、一个输入轴以及一个输出轴。变速器能够正在以下三种形式下管事：输入功率分流、输出功率分流、复合功率分流。正在输入功率分流形式中，输出轴及一个电动机/发电机配合与差动机构的某一局部相连，三者转速一样。差动机构的其他两个局部诀别与另一个电动机/发电机以及输入轴相连。（图2）

正在输出功率分流形式中，输入轴及一个电动机/发电机配合与差动机构的某一局部相连，三者转速一样。差动机构的其他两个局部诀别与另一个电动机/发电机以及输出轴相连。（图3）

正在复合功率分流形式中，输入轴、输出轴以及两个电动机/发电机与差动机构的分歧局部相连，转速分歧。（图4）

正在一个功率分流式的变速器中，输入功率途经呆板途途和电途途被传达至输出轴。比如，图5闪现了正在输入功率分流形式下，输入功率正在呆板途途和电途途之间的分流比，这一比率跟着变速器的传动比而变动。当功率被分流至电途途，机电之间的能量转换将爆发两次。这就导致了功率的吃亏。这一吃亏也是变速器效果低下的紧要原由。图5闪现了电途途的功率吃亏，仅研商了功率转换带来的吃亏。当MG1转速为0时，电途途的功率损耗为0。这一点便是一个高效果点（图中圆圈局部）。正在变速器增速速比鸿沟内，以高效点为基准，功率正在MG1和MG2之间轮回。

图6闪现了分歧功率分流形式下变速器的效果，此效果仅研商了功率转换吃亏（下文以“表面效果”代指此效果）。电动机/发电机与差动机构的维系点、差动机构的齿数比均遵循实质设定。该图也闪现了一个大排量乘用车内变速器各传动比的行使频率。正在都邑工况下变速器常用的传动比鸿沟内，一齐的功率分流形式都有着很高的表面效果，更加是复合功率分流形式，况且其有两个最高效管事点。

即使是正在高传动比工况下，输入功率分流形式也维持了一个高表面效果。这意味着正在高传动比工况下，此种形式的电途途功率要小于其他管事形式，这有利于消重电动机/发电机的功率输出。输入功率分流形式仅有一个行星齿轮组和电动机/发电机，构造纯粹，况且正在较广的速比鸿沟内都维持着较高的效果。正在输入功率分流形式中，输出轴和MG2相连。以是，正在纯电驱动管事形式下以及能量接管时，MG2的转矩能够直接施加给输出轴。与此相反，因为正在其他管事形式下电动机/发电机的转矩是通过差动机构传达给输出轴的，正在差动机构中还必要另一个电机/发电机发生反效率力矩。此力矩会导致功率吃亏的发生。其余，正在输入功率分流形式和复合功率分流形式中，因为电动机\发电机不与启发机轴相连，两个电动机/发电机的力矩能够正在纯电驱动形式下驱动车辆。假若维系启发机输出轴还可举行能量接管。如前文所述，正在输入功率分流形式下输出轴和MG2维系。以是当启发机启停时，由输出轴传达过来的转矩震撼能够很随便地被MG2的转矩抵消。高速工况下，大排量启发机常遴选表面效果较低的低传动比以消重启发机转速，此传动比设定的目标也正在于提升启发机热统治效果并消重高速工况下的噪声。（图7）

图8闪现了旧混动变速器中MG1与输入轴的转速之比。正在变速器减速速比鸿沟内，该比值大于1，即MG1的转速高于输入轴转速。以是，如图9所示，正在车辆起步时启发机的转速是受到MG1额定转速的限度的。

图10表白：旧混动变速器中，正在高负载工况下电途途的功率吃亏较高。以是，旧混动变速器中的电子元件必要有高耐热性和优异的散热机能。

下文将先容一种众级变速的手腕，旨正在增进高效管事点。此手腕基于的形式是高机能的输入功率分流形式。此手腕也与其余两种手腕正在获取的最高效管事点数目前进行了对照。假设变速器中有三个行星齿轮组，则每种手腕都能够获取4个最高效管事点。

为了晋升变速器的机能浮现，对种种分歧的手腕举行了商讨评估，并最终选用了众高效管事点的思绪。

众级变速是杀青众高效管事点最终选用的手腕，构造上正在输出轴后方增加了一个换挡元件。（图12）旧构造如图11所示。

众级混动变速器网罗一个换挡机构（两个行星齿轮组）和一个功率分流机构（一个行星齿轮组）。总共可为变速器创设4个高效管事点。

众功率分流形式的手腕以及众传动比的手腕也可增进高效管事点的数目，且均为4个。上述三种手腕的界说如下：

研商到此变速器的操纵鸿沟是后驱汽车，必要3个行星齿轮组，2个电机。下一步将阐述分歧构型下的高效管事点数目。

流程①到流程③可阐述出一齐可用的功率分流形式。每一种形式下都必要1到2个行星齿轮组。流程④，⑤，⑥则提取出了一齐功率分流形式下可用的构型。

②正在上述三种构型中，遵循输出轴的身分又可界说13种功率分流形式。此中输入输出轴一样的境况不予研商。（图14，图15，图16）

图17，18，19闪现了局部阐述结果。三个行星齿轮彼此维系，有5个转动元件。图17闪现了具有一个最高效管事点的输入功率分流形式。图18，19是两个复合功率分流形式，每一种形式有两个最高效管事点。但图19中有一个输出元件具有负转速。此时发生的高效管事点不实用于进步的工况。以是这个别例总共有1+2+1=4个高效管事点。

每一种功率分流形式以及功率分流比必要电动机/发电机具有特定的机能来杀青CVT形式和启动启发机形式。而正在众级变速的理念中功率分流机构仅有1种功率分流形式和功率分流比，于是能够消重对电动机\发电机的央浼，而且可以获取诸众高效管事点。这意味着众级变速器至极具有比赛力。下文将详明先容众级变速器的上风。

图20闪现了众级混动变速器的表面效果。咱们对调挡元件中的4挡速比举行了优化，以适合70%的高速工况。云云此后正在高速工况下能够获取更高的变速器效果。

图21闪现了众级混动变速器中MG1转速与输入轴转速之比。众级变速器的构造使得假使正在高传动比鸿沟内电机也能够职掌正在较低的转速鸿沟内。正如图22所示，这极大地提升了启发机的限度转速。

图23闪现了新、旧两款变速器正在高速巡航工况下燃油经济性的仿真结果。两款变速箱均装备3.5升自然吸气式启发机。比拟于旧款变速器，新款变速器正在高速工况下的高效点增加，以是晋升了起码5%的燃油经济机能。

图24闪现了新、旧两款变速器正在加快起步工况下仿真结果。同样，两款变速箱均装备3.5升自然吸气式启发机。

配备了新款众级变速器的汽车正在起步后加快率起码提升了30%（图中a点）。这也是因为新型变速器的构造：其不只放大了来自MG2的扭矩，也放大了启发机的扭矩。

因为启发机的限度转速取得了晋升（d点），众级混动变速器也有了CVT形式。云云可用的启发机转速鸿沟取得进一步扩展。一来能够使得线性感增进（跟着车速增进启发机转速也增进），二来使得高转速下较高的启发机功率能够被使用。

图25闪现了新、旧两款变速器的电途途功率吃亏率。功率吃亏有着分明的消重。然而，必要留神的是，正在新的众级混动变速器中电动机/发电机是稀奇计划的。

本篇论文先容了晋升大排量后驱混动车型的燃油经济性，热统治机能以及加快机能的手腕，紧要的思绪是增进高效点。基于输入功率分流形式的众级变速器则是一种处理计划。

与之前的混动变速器比拟，众级混动变速器正在高速工况下的燃油经济性起码提升了5%，最大加快率晋升了起码30%，0-60mph加快年光起码缩短了17%。热统治机能也有了分明的晋升。

[1] Kamichi, K., Okasaka, K., Tomatsuri, M., Matsubara, T.,Hybrid System Development for a High-Performance Rear Drive Vehicle, SAE Technical Paper 2006-01-1338, 2006, doi:10.4271/2006-01-1338.

[2] Adachi, M., Endo, H., Mikami, T., Yagi, K., Development of a New Hybrid Transmission for RWD Car, SAE Technical Paper 2006-01-1339, 2006, doi:10.4271/2006-01-1339.
