用于布局试验/耐久性测试的箔式应变片贯串电缆墟市上有很众可用于应变片贯串的电缆。衡量的获胜取决于精确的贯串电缆。它们不光要将衡量信号从传感器传输到数据

应变衡量信号极度敏锐： ——应变四分之一桥的规范饱舞电压为2.5 V ——施加正在应变片上形成的桥道输出电压极度低 (100µm/m 应变仅对应 0.000125V，2000µm/m 应变对应 0.0025V)。看待规范的四分之一桥应变衡量，从下面图表中可睹一斑。

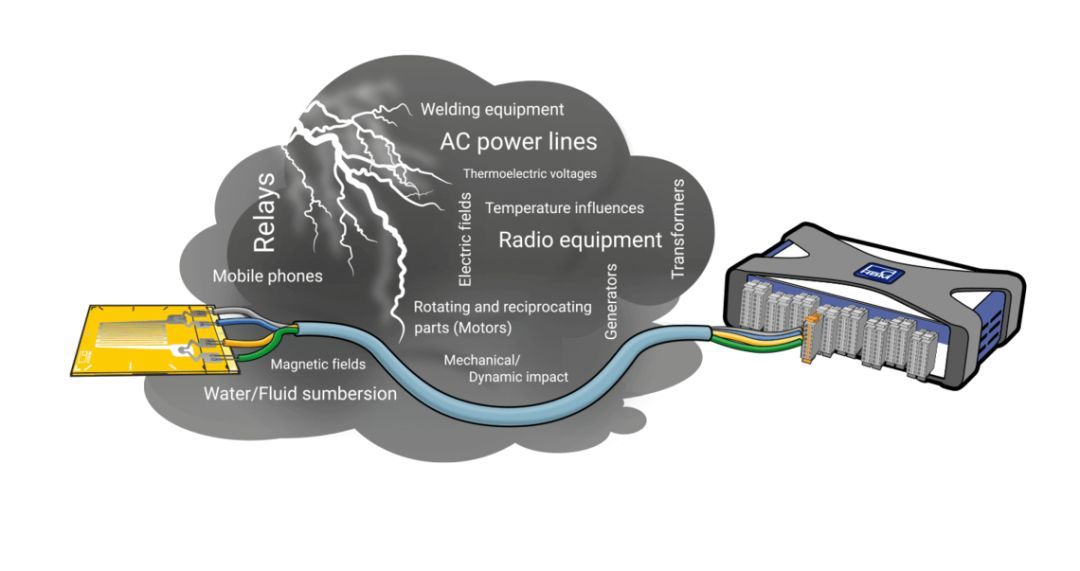

用于传感器和放大器之间的贯串•为应变桥道供应饱舞电压•将衡量信号从传感器发送到数据采团体例•抵御抗外部信号的搅扰

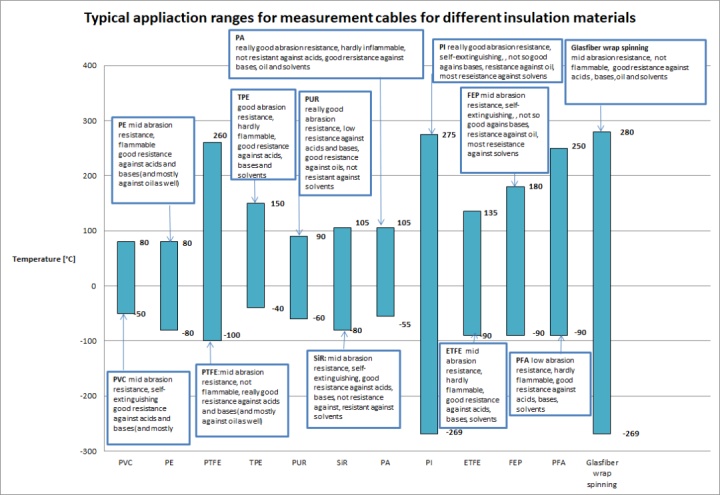

3 应变电缆的条件概览•低电阻（平日）和低电容•精良的绝缘性•优异的呆板包庇才具•精良的精巧性•适宜的管事温度限制以及对温度变更不聪慧•精良的可焊性•精良的安宁性（阻燃等）•结实，精良的呆板性•对分别介质（水、油、溶剂等）的耐用性4 处境对电缆的条件涂层和电缆绝缘层是管事温度限制的症结。下图显示了电缆的规范温度限制，平日取决于其涂层。•看待大大都运用，PVC绝缘电缆是适合的；它们供应了极好的性价比（管事温度高达80°C）•看待较高温度，TPE电缆是一个不错的遴选（高达150°C）•看待更高的温度，咱们提倡操纵PFA电缆（最高250°C）或聚酰亚胺涂层电缆（>300°C）•正在低温下，圭臬电缆会变脆。当进举动态测试时，这一点更加主要。正在这种处境下，提倡操纵带 PTFE、PI 或玻璃纤保护套电缆。处境对电缆有更众的其他条件，如耐分别液体和易燃性。下表概述了规范的电缆护套/绝缘原料及其温度限制：

5 导线直径：•导线的直径对电阻有很大的影响，应变桥道饱舞电压会形成电流，使导体发烧。直径越小，电阻越大，导线上的温度就会越高。•为了尽量删除差错，应操纵尽大可以的导线直径，以尽量删除导线电阻和对电缆的热影响。•正在某些运用中，为了删除惯性/重量或愿意较小的弯曲半径，则必要操纵细电缆。•较长的传感器电缆平日必要更大的导线直径。•应变片贯串处应操纵小直径导线，以删除焊料和应变片上的寄生应力，但务必商酌到这些细导线影响桥道的坚固性和聪慧度。•衡量电缆与应变片贯串导线之间可用焊接端子举行贯串。此伎俩可将直径较小直径的电缆过渡到直径较大的电缆。HBM 专利四线手艺贯串的应变片：
