Chroma 17010为车用电池检测提供1mS的瞬时取样应用-绵羊汽车生活记录

(图一)中的欧姆电阻(Ohmic resistance, Ro)是用来评判电池可输出功率之要紧目标，若要精准得到该参数，必需正在充放电倏得透过高达1mS取样速率撷取倏得电压及电流转化，技能有用与极化电阻(Polarization resistance, Rp)与极化电容 (Polarization capacitance, Cp)做区隔。意即，充放电摆设是否能撷取瞬态的电压转化将成为有用辨证出等效电道模子的欧姆电阻之枢纽性目标。而一个确实反应电池芯实践状况的等效电道模子必需藉由高精度的充放电机摆设举办电压、电流与温度的量测以辨证出无误模子参数，常睹的辨证办法须透过如(图二)所示的搀和动力脉冲本领特点(Hybrid Pulse Power Characterization, HPPC)测试波形来得到特质电压与电流，进而推论出欧姆电阻(Ro)、极化电阻(Rp) 与极化电容 (Cp)。

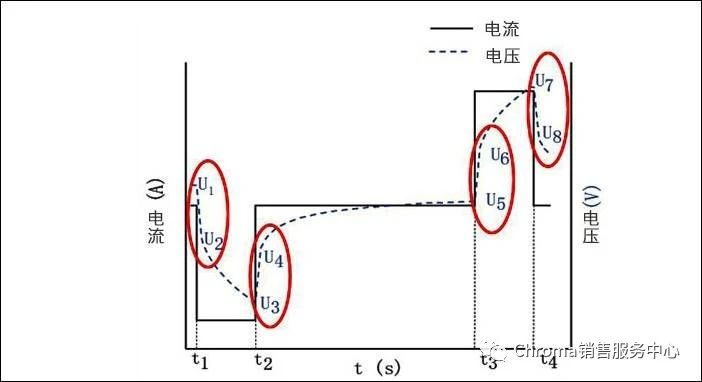

Chroma 17010充放电测试计划供给1mS瞬时取样功效，能无误撷取电性测试中的瞬态转化，(图三)各红圈处；搭配Chroma Battery LEx测试软件中容易工步编辑直接输入SOC%举动测试点，让应用者可神速拟定出无缺HPPC测试方针，再藉由内筑变量界说功效与软件四则表达式编辑自愿揣测出欧姆电阻(Ro)与极化电阻(Rp)结果，并直接显示于测试报表中，让整个操纵化繁为简，且餍足悉数测试需求。

Chroma正在缜密量测仪器周围具有30众年的履历，为自愿测试体系的领航者，专精于各式电力电子联系测试操纵。因应新能源兴盛的趋向，也主动参加电动汽车、储能体系测试等财富，供给全方位的治理计划。
