正在NVH测试流程中，最基础的音信即是传感器数据，包罗噪声、振动、转速、车速、温度等等信号。有了这些信号，能力进一步分析测试对象的形态，长远判辨这些信号代

正在NVH测试流程中，最基础的音信即是传感器数据，包罗噪声、振动、转速、车速、温度等等信号。有了这些信号，能力进一步分析测试对象的形态，长远判辨这些信号代表的旨趣。通盘信号务必通过各类接口能力传输到数采判辨体例中。再慎密的体例，也要依赖这些平安安稳的接头，能力收罗音信，传输音信，助助全面体例的音信调换和判辨。

数据接头，是正在传输信号时行使的接口。区别类型的信号，往往有区别类型的接头。跟着科技生长，新本领络续显示和更新，接头的品种也正在络续地生长和增添。要是不分析这些接头的基础学问，那正在行使的流程中，势必会变成各类题目。小到信号搅扰，数据无效，大到事项隐患，危及装备和人生平安。

最先说明一个观点，接口（interface）指的是硬件之间连合的物理性子和规范，包罗传输信号的频率、强度、相应连线的类型、数目等等。接头（connector）指的是接口的全体物理格式，是实行电途互联的安装。只是大凡正在平素行使的时分，不详明辨别而加以通用。接头分公头和母头，常例上来讲，插头即是公头（male connector，plug），插座即是母头（female connector，jack）。

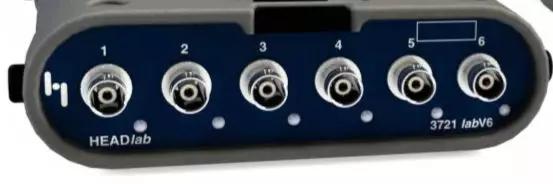

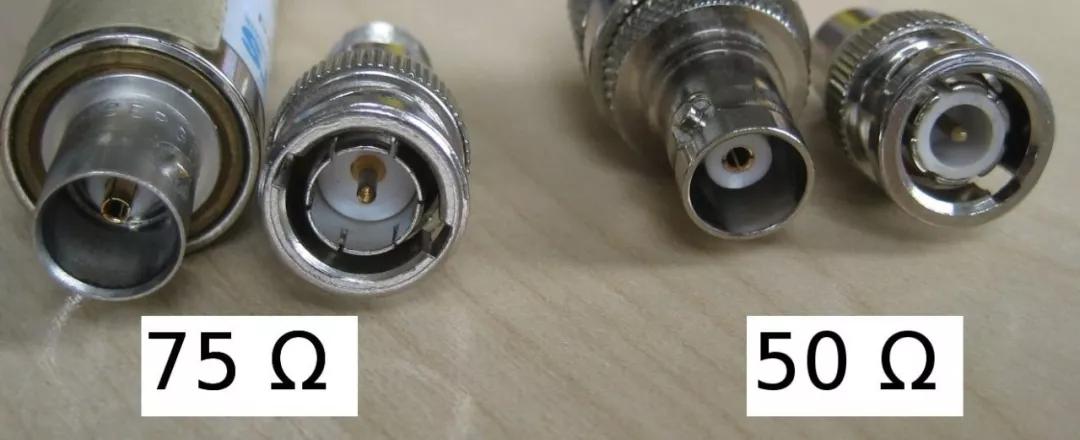

BNC接头NVH测试中最常睹的接头，全称叫Bayonet Neill–Concelman，是一种用于同轴电缆的连合器的接头。该接头名称源于其发觉者，贝尔尝试室的Paul Neill和Carl Concelman。Bayonet mount翻译过来即是卡扣式装置，于是正在装置的时分，要把接头插事实再挽回一下，把卡口接牢。合键分50Ω和75Ω两品种型，尺寸基础一律。

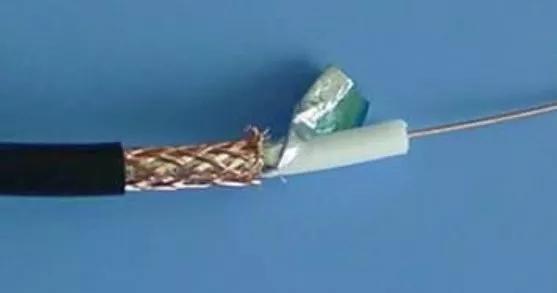

BNC接头只可传输一齐信号，中心的金属插针用于信号传输，外边沿是接地线。配合行使的线缆为同轴线缆。即中心为信号线，方圆包罗绝缘层和网状接地线。NVH测试大凡体贴的信号基础上是变更的AC量，线缆的网状金属线能够很好的削减能量辐射，普及信号通报的功效。常例的数采一个通道接一齐信号，是以BNC接口至极适合，并且接口结实平安，利用很遍及。可利用模仿量信号和数字量信号，音频视频传输等等规模。只是BNC接头的体积较大，是以数采装备的通道密度不高。

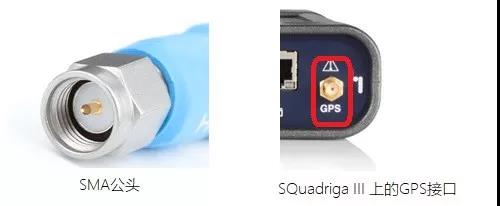

即SubMiniature version A，也很常睹，如 GPS天线。SMA采用螺纹的格式，也是唯有一根信号线，配合同轴线缆行使。该接头正在其它行业常用于各类信号天线，好比收音机、WiFi天线等。正在NVH行业合键是GPS信号罗致的接口。

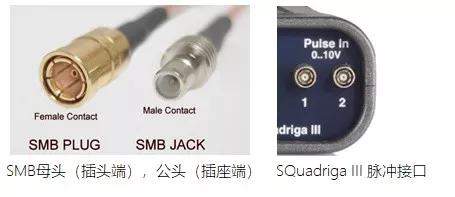

即SubMiniature version B，和SMA接头近似，然而体积更小，没有采用螺纹格式，操纵插头的弹簧片打算格式固定，能够直接插拔。数采上常用于转速脉冲接口。SMB接头的公头和母头的打算和SMA区别，容易弄混。SMB的插座（jack）是有信号针的，为公头，而插头（plug）上是管状连合帽，为母头。

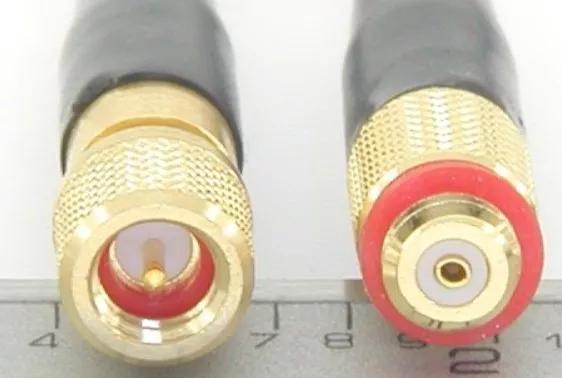

常睹于传感器，其外形和SMA较量亲热。也是采用螺纹的固定格式，最常用于加快率传感器、小型麦克风和其他类型的传感器上。正在行使的时分需留意，最先把公头和母头对齐插牢，再挽回公头的外壳，使螺纹固定，必然不行够挽回母头或者线缆等身分。

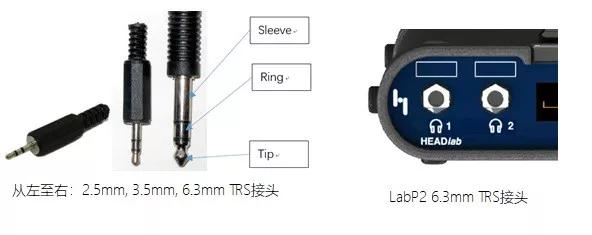

耳机等装备最常睹，声响回放时行使。该接头能够同时传输两途数据，此中Tip触点和ring触点传输两途信号，sleeve触点是公用地线。TRS接头为圆柱形，触点之间用绝缘资料分隔，一样有三种尺寸，6.3mm、3.5mm和2.5mm。

2.5mm接头因为体积小，大凡用于便携式轻浮装备上。3.5mm接头常用于电脑、家用类装备上，是最常睹的接头。6.3mm接头体积较大，触点的接触面积大，信噪比好，特别平安耐用，大凡用于专业装备中。正在行使中，Tip触点对应的是左声道，Ring触点对应的右声道。

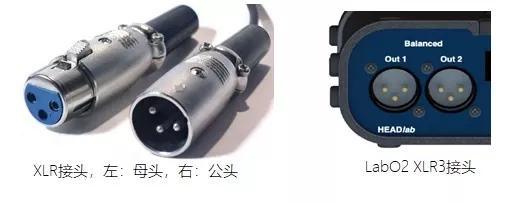

凭据其发觉人的名字（James H. Cannon）而得名的。最早的产物为Cannon X系列接头，其后对产物举行鼎新，增添了插销（Latch），普及插头的结实性，产物改名为Cannon XL，进一步又盘绕着接头触点，增添了橡胶密封胶（Rubber compound），现正在称为XLR接头或者卡农接头。

因为采用了插销锁定安装，XLR接头至极结实，每每行使正在对信号质地央求较量高，或者易受到振动的装备上，好比电吉他、发话器等装备。此外XLR接头不单能传输模仿量信号，还合用于数字信号的传输流程。

咱们常睹的XLR接头是3个针脚，然而XLR接头也能够是2脚、4脚、5脚、6脚等。左下图即是3针脚接头，即XLR3。

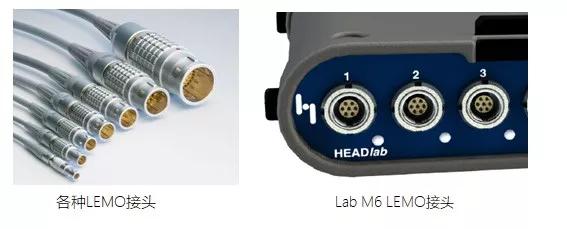

LEMO公司发觉的插拔自锁接头。依赖专利的插拔自锁本领，该公司能够供给众种型号，区别尺寸，区别针脚的接头。因为行使容易，平安结实，能够用于众种信号类型，现正在NVH装备上遍及行使。

LMEO插头没有螺纹，直接插拔，须要留意的是，插头有自锁性能，插事实后主动锁牢。要是要拔出插头，务必捏住插头的特定个别（外壁刻槽个别）能力拔出。此外，大个别型号都有防备误操作的定位销，于是装置的时分，插头和插座定位销务必瞄准（红点对红点），能力插进去。

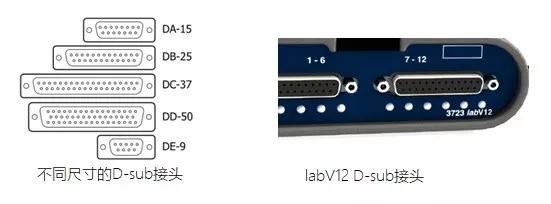

Cannon公司（卡农头统一家公司）于1952年发觉，全称是D-subminiature，因接头的外形像大写字母D而得名，正在各个行业都有很遍及的利用。D-sub接头包蕴两排或以上的针脚，能够界说众途信号。因为针脚密度较量大，尺寸又有众种遴选，正在须要普及通道密度的时分每每行使。DA-15指的即是D-sub接头，型号尺寸为A，15个针脚接头。

D-sub接头通过侧面的两个螺栓或者卡扣固定，正在行使的时分须要看真切插头插座D外形的对应干系，不要插反了。一律插事实往后，拧紧螺栓，担保数据传输的平安安稳。
