转向柱助力式EPS本钱低，被平凡采用。齿轮助力式EPS是正在齿轮左近安插电机。齿条助力式EPS的最终输出端为挨近轮胎的齿条，因而助力吃亏小；而且，实施器隔绝驾驶者远，具有音响较小、振动较小的益处，群众用于高级车。齿条助力式EPS的实施器、局限器均安插于煽动机舱内，请求具备耐热、防水等机能，于是体例的本钱升高。

ntainer css-xi606m style=text-align: center;

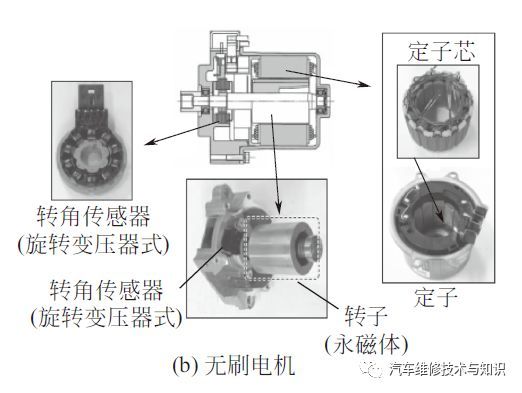

有刷电机正在电刷和整流子转动的同时切换电流，因而接通电源就能转动，本钱较低。然则，有刷电机的绕组安插于转子侧，跟着输出功率的加添，电机的惯性力矩加添，就必要管理转向操作灵巧度变差的题目。无刷电机自己不带有整流效力，因而必要内置转角传感器，通过电途切换对应转角信号的电流，机合杂乱且本钱高。然则，无刷电机的绕组安插于定子侧，转子侧为磁体，纵然输出功率加添，也能欺压惯性力矩加添的题目。

扭矩传感器是检测驾驶者转向操作扭矩的传感器，是检测EPS所需基础消息的要紧装备，其构制如下图所示，由扶植于转向轴上的扭力杆和检测扭力杆回旋角度的传感器组成。

ntainer css-xi606m style=text-align: center;

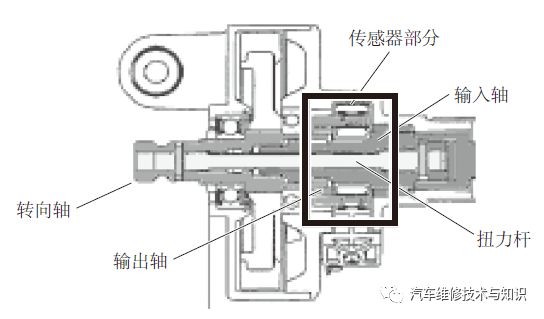

扭矩传感器的构制 ▲EPS的扭矩传感器詈骂常要紧的部件，因而常用的类型是可以确保牢靠性的非接触式。接下来，对非接触式扭矩传感器中3种合键方法举办解说。（1）磁感想式磁感想式是指装置于扭力杆上下名望的检测线圈和抵偿线圈的高低相对名望跟着扭力杆的回旋而蜕变，并通过外侧扶植的检测线圈获取相应磁途蜕变的方法，且这种方法的扭矩传感器已被平凡运用。

ntainer css-xi606m style=text-align: center;

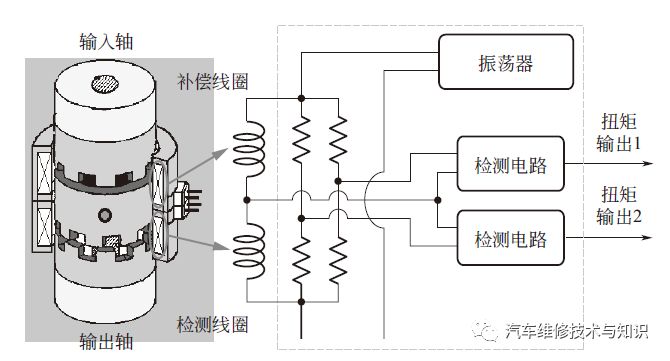

磁感想式扭矩传感器（理由：JETKT） ▲（2）霍尔集成电途式霍尔集成电途式是正在扭力杆上安插众极磁体，通过四周扶植的磁束环使扭力杆回旋发生的磁力不均衡得以蚁合，并操纵霍尔集成电途的方法。霍尔集成电途具有温度特点，有的可正在集成电途内已毕订正，且知足适用前提。

ntainer css-xi606m style=text-align: center;

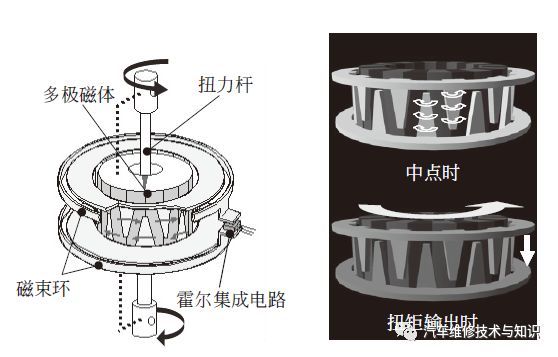

霍尔集成电途式扭矩传感器 ▲（3）双旋改观压器式双旋改观压器式是正在扭力杆的上下名望装有转角传感器（旋改观压器），直接检测各转角值，凭据其差量揣度回旋量，并换算成扭矩的方法。

ntainer css-xi606m style=text-align: center;

双旋改观压器式扭矩传感器（理由：JETKT） ▲直接操纵转角传感器，不单能检测扭矩，还能检测转向操作角度。别的，倘若扭矩传感器要操纵旋改观压器，则需正在ECU侧扶植电途。

EPS ECU由用于局限的微局限器、用于监测的集成电途（有时为微局限器）、电机的驱动电途（驱动电途和转换电途）、通断电机途径及电源途径的继电器、接受外部信号的接口电途等组成。电机驱动电途的效力是对功率元件MOSFET实行通断的PWM局限。

ntainer css-xi606m style=text-align: center;

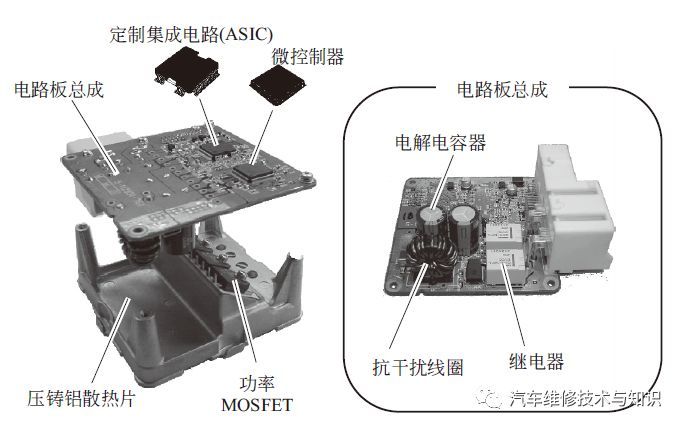

EPS ECU的电途示例（无刷） ▲EPSECU的印制电途板如下图所示，由摈斥电源线途中作对所需的线圈、罗致电流蜕变所需的电解电容器、通断电源所需的电源继电器等组成。因为请求印制电途板的体积不行太大，有些类型的印制电途板搭载半导体继电器。

ntainer css-xi606m style=text-align: center;

EPS的助力局限如下图所示，可分为助力基础局限、助力辅助局限、电机电流局限、失效珍惜措置。各厂商的局限格式有所差别，此处对常睹的局限格式举办解说。

ntainer css-xi606m style=text-align: center;

EPS局限的示例 ▲（1）助力基础局限为了抵偿体例对扭矩传感器信号的反应延迟量，应实行相位抵偿。凭据相位抵偿后的值，确定助气力。这些局限与车辆特点周密联系，群众以图谱地势设定。别的，也可能通过车速调度助气力，施加车速感想特点。之后，加上辅助局限量，将最终助力指令值交给电流局限个别。（2）助力辅助局限偏向盘不单受驾驶者的转向操作操纵，当途面临轮胎施加扭矩时，也会产生偏向盘转动的情形。因而，除了常例的助力基础局限，还应实行助力辅助局限。合键的助力辅助局限为：摈斥电机的惯性力矩影响时，为了稳定助力举办“惯性抵偿”；转向后因为回正转矩使偏向盘回位时，举办对应的回位订正；松手后回位时等，为了满盈使偏向盘安宁举办“阻尼订正”；因为电机或机构个别的摩擦惹起的助力延迟，举办对应的摩擦订正。订正量与助力争好像，是凭据车辆特点革新的值，都应正在配合后确定。（3）电机电流局限为了使电机及时跟踪上述电机电流指令值，就必要局限电机的电流。一样是正在检测出电机电流之后，订正指令值对应的差量，即反应局限。而且，按求取助力指令值的一半周期，设定电机电途局限周期。基础上，针对指令值和电流检测值的差量，可实行PI（比例积分）局限，转换为电压指令值，并将此电压指令转换为PWM的占空比，通过此占空比通断MOSFET，局限电机。

ntainer css-xi606m style=text-align: center;

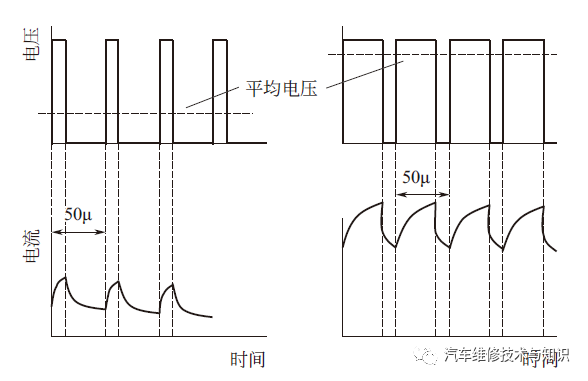

PWM局限（有刷） ▲别的，操纵无刷电机时，电机电流局限一样为获取电机转角信号的矢量局限，此时矢量的d轴、q轴同样要举办反应PI局限。除了反应局限，有的电机电流局限也采用查看器局限、模子配合局限。（4）失效珍惜EPS为了供给约10倍于驾驶者转向操作力的助力，必要正在助力产生格外时急迅举办检测，并选取无误的应对步伐（下表）。
