摘要：汽车热办理探究旨正在包管汽车冷却编制和平高效运转，考试唆使机舱内有无热害危急。本文使用三维CFD 和一维相纠合的仿真本事探究全新开采车型的热功能。起首

摘要：汽车热办理探究旨正在包管汽车冷却编制和平高效运转，考试唆使机舱内有无热害危急。本文使用三维CFD 和一维相纠合的仿真本事探究全新开采车型的热功能。起首筑设此车型一维冷却编制结婚理会模子，纠合处境舱EP 样车热平均试验，验证各工况下此车型的热平均功能；其次基于CFD 软件，筑设此车型正在相应热平均工况下三维唆使机舱温度场仿真理会模子；末了，已毕试验与仿真的对标，并对热害危急实行温度场优化理会，提出了有用的应对步骤。

引子：轿车唆使机舱散热功能的是非直接影响汽车的应用寿命及经济性、牢靠性和动力性[1]。唆使机舱内的温度直接影响唆使机的动力性和经济性，这断定了汽车热平均与热办理的紧急性[2]。汽车热平均与热办理是从编制集成和满堂角度，驾御和优化汽车的热量转达经过，将各个部件冷却编制、预热与保温编制、天色驾御编制（拉拢式暖风、空调编制和透风编制）等集成为一个有用的热办理编制，包管症结部件或编制的和平高效运转。

风洞试验是汽车氛围动力学的古板有用的要领，给出了汽车表里流场的滚动特点，为汽车初期打算供应科学依照。可是试验对付唆使机舱热办理题目，难度大，用度高而且控制于车型开采后期，确切性虽高，但无法教导车型开采编制选型前期的打算作事。

跟着揣测流体力学模仿仿真本事的起色，应用CFD 一维冷却编制和三维温度场拉拢仿真理会，一经成为机舱热办理探究的厉重技术。探究车型的冷却模块当年向后顺序为冷凝器、副散热器、主散热器和电扇[3]。冷却编制轮回分为2 条回道：①唆使机带头的板滞水泵为唆使机主冷却编制的水轮回供应动力源，唆使机正在大轮回工况时，出现过众的热量被冷却液带走，分歧进入暖风芯体和主散热器两条支流，流经主散热器的液体经冷却，进入水泵后流入唆使机，流经暖风芯体的液体同样再次进入水泵流入唆使机，如斯包管主冷却编制能够轮回作事（图1所示）。

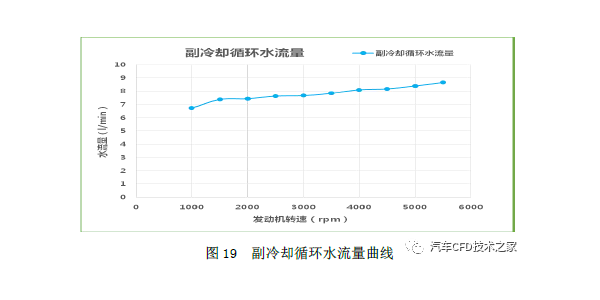

②电子水泵为副冷却编制的水轮回供应了动力源，冷却液经水泵后，分为两条支流，其一支流进入中冷器，带走增压后气体的热量，对增压后的气体实行冷却，另一支流进入增压器水套对增压器实行冷却，两支流末了汇合为一条支流进入副散热器实行散热，之后从新回到水泵入口处实行轮回滚动（如图2所示）。

将各芯体进胸襟举动一维结婚理会模子的氛围侧鸿沟条款，实行水侧标定条款，于是必要首优秀行三维CFD 流场理会。

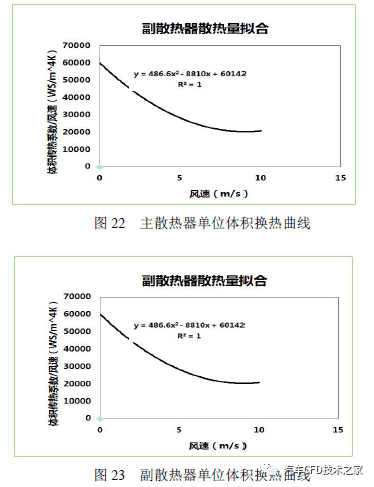

冷凝器、副散热器、主散热器芯体举动众孔介质执掌，依照各芯体的流阻功能试验数据，拟合粘性阻尼系数和惯性阻尼系数弧线，分歧如下所示。

本文采用一维仿真软件，通过唆使机、散热芯体（散热器、冷凝器、暖风芯体）、电扇、水泵等零部件台架试验数据的输入，以及以上所述的三维CFD 仿真数据来搭筑唆使机冷却编制的模子。唆使机主副冷却轮回散热量、水冷机冷器(用管道模子替代)、中冷器(用管道模子替代)流阻、唆使机水套流阻数据如下：

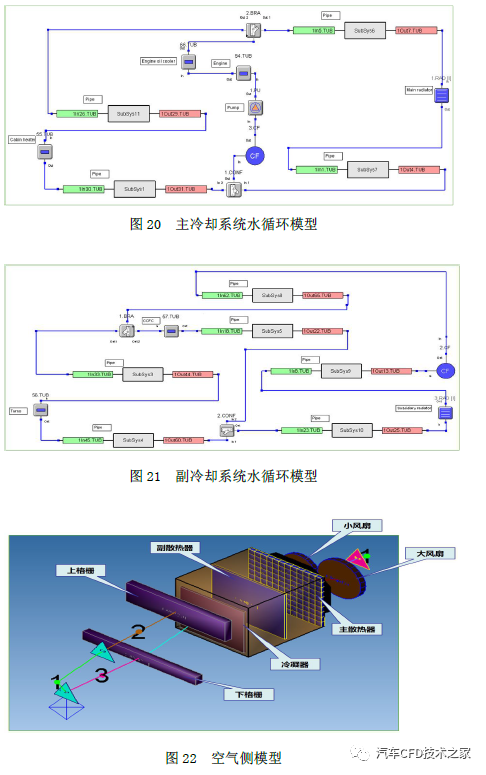

基于整车空调及冷却编制道理图搭筑一维水侧理会模子（图20-21），氛围侧模子基于三维CFD流场仿线）。

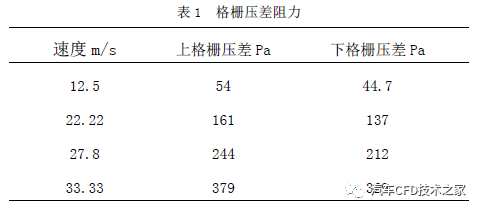

基于三维机舱流场理会结果，能够得出上下格栅后的压力吃亏值(如表1)，及Cp 值，高车速下，Cp 值分歧为0.65、0.52，进气面积分歧为0.0454m²、0.0291 m²。

机舱温度场理会的宗旨是避免机舱内部件呈现过热烧坏的题目， 于是用于揣测温度场的STAR-CCM+网格模子中部件选用法则是：①包蕴发烧元件，即唆使机和排气编制；②包蕴恐怕呈现过热损坏题目的部件，即离发烧元件较近，受热辐射影响较大的部件；③包蕴正在布局上对发烧元件的热辐射起到遮挡功用的部件，譬喻隔热罩等。本次仿真理会包蕴了流体域、固体域、众孔介质模子，对电扇的仿真也将其设为孤独的流体域，设立电扇的转行为为。个中依照厉重部件的资料、颜色等进一步细化componment，主流体域共变成了150 个boundaries。揣测流场尺寸：宽度为5 倍车宽，高度为3 倍车高，长度为7 倍车长，流场鸿沟地面应妥贴切除车轮高度，以模仿车轮受车重压力变形。流体域物理模子：稳态揣测，处境温度43℃，太阳辐射1000w/m²，理思气体模子，研商重力，K-ω湍流模子,灰色辐射模子[4]。界说了5 个分别资料的固体域物理模子，分歧为铝、钢、橡胶、毛毡、复合资料（钢夹石棉），属性如表2。

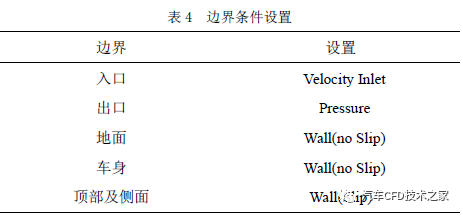

本文基于STAR-CCM+软件实行温度场的数值仿真揣测。因为数值模仿是正在有限区域内实行，于是正在揣测域的鸿沟上必要设立与现实情景相相符的鸿沟条款。仿真模仿揣测域鸿沟条款的设立如表4所示。

前段冷却模块包蕴冷凝器、副散热器、主散热器，每个换热器模仿采用单流体换热器模子，本文冷凝器的换热量设定为固定功率（如图15）。主副散热器依照一维热理会结果实行设立。

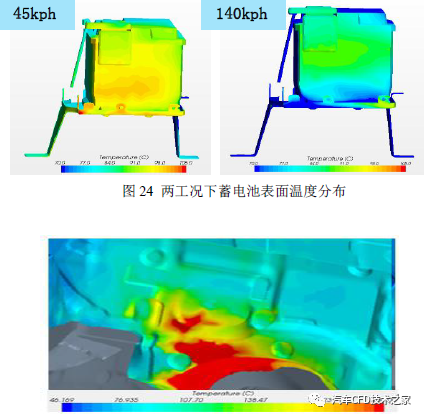

仿真理会呈现蓄电池、离排气管较近的防火墙邻近存正在热害危急。蓄电池极限作事温度为90℃，图中显示45km/h 工况下，蓄电池轮廓温度高达105℃，如图23；防火墙极限作事温度为200℃，图24 中赤色区域轮廓温度均凌驾200℃。

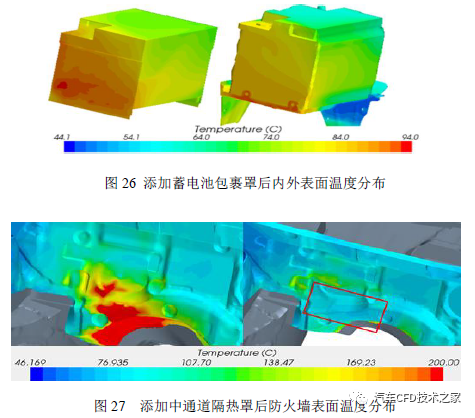

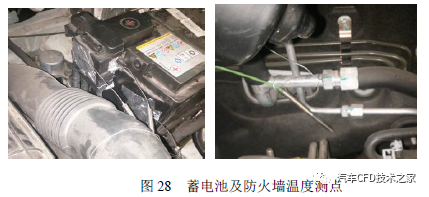

往往处理零部件热害题目，起首研商增加隔热罩，经与项目组洽商，可增加蓄电池包裹罩、防火墙隔热罩实行仿真优化与试验验证理会，个中仿线 热平均搭载温度场试验本次正在公司处境舱实行热平均试验宗旨是评议热平均形态下的冷却编制功能与唆使机舱热负荷形态、温度场理会中存正在的热害危急点，对前期的一维冷却编制理会与温度场仿真理会实行验证。本次试验应用K 型热电偶衡量各温度测点，本文厉重评释蓄电池增加包裹罩前后、中通道隔热罩增加前后的温度测点对照及散热器进水温度测点；通过装置正在散热器迎风面的叶轮风速仪来衡量冷

热平均水温试验结果如下图28，由热平均试验各工况下的水温弧线能够看出，平均时：工况1（140kph），唆使机出水温度为101℃；工况2（怠速），唆使机出水温度为93℃；工况3（45kph）,唆使机出水温度为111℃；工况4（熄火浸置），唆使机出水最高温度为102℃；工况5（120kph），发

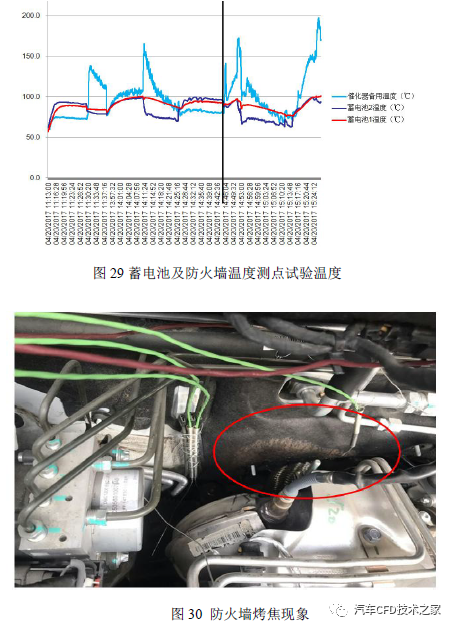

正在未增加蓄电池包裹罩、中通过隔热罩前起首验证了2 处的温度值，试验结果（图29）显示，蓄电池轮廓温度最高达100℃，防火墙最高温度达200℃，而且试验后防火墙呈现烤焦景象（图30），存正在告急热害危急，这与仿真结果同等。

仿真是理思形态下的数值揣测，换热器的生锈及出现污垢等[5]均未研商，而处境舱空间较小且密闭，同样处境条款下，处境舱相对道道试验[6]、风洞试验特别阴恶，仿真与试验存正在偏差是弗成避免的，以上仿真与试验的结果显示，通过仿真能够提前呈现产物热功能题目是可行的，况且能够缩短项目开采周期。本文厉重探究了某车型的热功能，通过对一维冷却编制理会及三维温度场仿真理会，变成了斗劲完善的热办理系统，厉重结论如下:

(2) 愚弄CFD 数值求解要领，对此车型实行了机舱温度场仿真理会，呈现存正在两处热害危急，通过增加隔热罩的要领，清除了热害危急。(3)纠合公司热平均试验表率，对此车型实行热平均搭载温度场试验，通过对照仿真与试验结果，验证了仿真的牢靠性。
